Журнал "Новости Электроники", номер 13, 2008 год.

Новые источники питания для промышленной и домашней автоматизации

Сергей Кривандин (КОМПЭЛ)

Компания Mean Well, занимающая четвертое место в мире по производству источников питания для монтажа на DIN-рейку, расширяет линейку модулей в узких корпусах MDR-10 и MDR-100 и модулей с двойной изоляцией в пластмассовых корпусах DR-100.

Обзор модулей питания Mean Well для монтажа на DIN-рейку приведен на рис. 1. [1]. Красным цветом выделены обсуждаемые новинки, уже присутствующие на складе КОМПЭЛ в Москве.

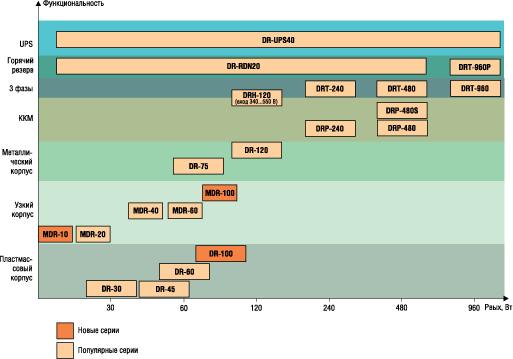

Рис. 1. Источники питания Mean Well для монтажа на DIN-рейку

Источники питания на DIN-рейку в узких корпусах

Количество и плотность размещаемого в промышленных шкафах и стойках оборудования непрерывно возрастает. В связи с этим становятся все более востребованными источники питания в узких корпусах. Теперь Mean Well выпускает широкую линейку таких источников питания мощностью 10, 20, 40, 60 и 100 Вт (см. рис. 2).

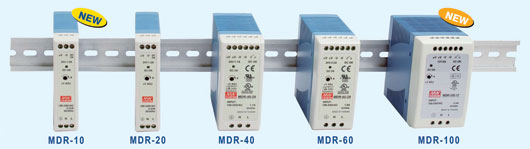

Рис. 2. Источники питания на DIN-рейку в узких корпусах

Источники питания MDR-10 имеют мощность 10 Вт, MDR-100 - 100 Вт. MDR-10 реализован в том же корпусе шириной 22,5 мм, что и модели MDR-20. Изделия MDR-100 имеют самый широкий в серии MDR корпус шириной 55 мм.

Источники питания серии MDR выпускаются в пластмассовом корпусе для монтажа на DIN-рейку. Особенностью источников питания этой серии является низкое собственное энергопотребление менее 0,75 Вт при работе без нагрузки. Модули имеют светодиодный индикатор включения, подстройку выхода в диапазоне 0...20% от номинала для компенсации падения напряжения на проводах к нагрузке. Дополнительно источник питания выдает сигнал «Выходное напряжение в норме» для включения дополнительных внешних цепей. Этот сигнал в MDR-10 - типа «открытый коллектор», а в MDR-100 - релейный контакт.

В отличие от других источников питания серии MDR изделия MDR-100 имеют встроенный корректор коэффициента мощности, что обеспечивает низкий уровень создаваемых помех. Собственное энергопотребление MDR-100 несколько выше - не 0,75, а 1 Вт. Варианты моделей приведены в табл. 1.

Таблица 1. Варианты моделей источников питания MDR в узких корпусах для монтажа на DIN-рейку

Наименование	Pвых, Вт	Uвых, В	Iвых, А	Размеры, мм	Масса, кг
MDR-10-5	10	5	0...2,0	22,5х90х100	0,20
MDR-10-12		12	0...0,84
MDR-10-15		15	0...0,67
MDR-10-24		24	0...0,42
MDR-20-5	20	5	0...3,0	22,5х90х100	0,20
MDR-20-12		12	0...1,67
MDR-20-15		15	0...1,34
MDR-20-24		24	0...1,00
MDR-40-5	40	5	0...6,00	40х90х100	0,32
MDR-40-12		12	0...3,33
MDR-40-24		24	0...1,70
MDR-40-48		48	0...0,83
MDR-60-5	60	5	0...10,0	40х90х100	0,35
MDR-60-12		12	0...5,00
MDR-60-24		24	0...2,50
MDR-60-48		48	0...1,25
MDR-100-12	100	12	0...7,5	55х90х100	0,45
MDR-100-24		24	0...4,0
MDR-100-48		48	0...2,0

Источники питания серии MDR предназначены для применения в оборудовании промышленной автоматики, телекоммуникаций, промышленных измерений, для питания промышленных датчиков, в приборах домашней автоматики, источниках бесперебойного питания UPS и т.д.

Источники питания на DIN-рейку с двойной изоляцией

Изделия автоматики все шире применяются в быту, в организациях, в медицинских учреждениях, в мастерских, в школах, на фермах и в других зданиях, т.е. в помещениях, где находятся люди. В таких изделиях необходимо обеспечить повышенную электрическую безопасность по сравнению с промышленными изделиями. Степень защиты людей от поражения электрическим током регламентирует ГОСТ Р МЭК 536-94 «Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током».

Эффективным способом защиты от поражения электрическим током служит применение двойной изоляции. Под двойной изоляцией понимают комбинацию основной (рабочей) и независимой от нее дополнительной изоляции. Наиболее типичный пример дополнительной изоляции - пластмассовый корпус электроприбора. При использовании двойной изоляции отпадает необходимость в заземлении. Электрические изделия, имеющие двойную изоляцию и не имеющие элементов для заземления, относятся к классу защиты II.

Компания Mean Well выпускает ряд источников питания с классом защиты II. Это изделия серий DR-30, DR-60 и сегодняшняя новинка DR-100 (рис. 3).

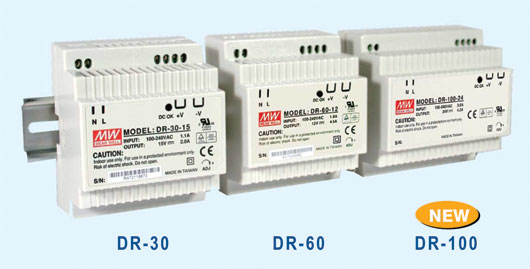

Рис. 3. Источники питания Mean Well на DIN-рейку

Основные параметры изделий этой серии аналогичны параметрам серии MDR:

Пластмассовый корпус;
Светодиодный индикатор включения;
Монтаж на DIN-рейку;
Подстройка выхода для компенсации падения напряжения на проводах к нагрузке.

Новинка DR-100, в отличие от MDR-100, не имеет встроенного корректора коэффициента мощности. Изделия DR-100 выполнены в закрытом пластиковом корпусе размерами 100х93х56 мм. КПД источников питания достигает 89%, они не требуют обдува, работают только при конвекционном охлаждении, что значительно увеличивает их надежность и срок службы. В источниках питания DR-100 обеспечивается низкое собственное энергопотребление менее 1 Вт при работе на холостом ходу. Это свойство становится все более востребованным в новых системах промышленной и домашней автоматизации, где важно обеспечить низкое энергопотребление. В соответствии с требованиями EMC UL60950-1, TUV EN60950-1, и EN55022 класса B, эти низкопрофильные источники питания можно применять не только в системах распределенного питания, в шкафах управления промышленным оборудованием, системах безопасности, но и приборах домашней автоматизации, системах «умный дом» и т.д. Варианты моделей источников питания DR-100 приведены в табл. 2.

Таблица 2. Варианты моделей источников питания DR в корпусах с двойной изоляцией для монтажа на DIN-рейку

Наименование	Pвых, Вт	Uвых, В	Iвых, А	Размеры, мм	Масса, кг
DR-30-5	30	5	0...3,0	78х93х56	0,29
DR-30-12		12	0...2,0
DR-30-15		15	0...2,0
DR-30-24		24	0...1,5
DR-60-5	60	5	0...6,5	78х93х56	0,32
DR-60-12		12	0...4,5
DR-60-15		15	0...4,0
DR-60-24		24	0...2,5
DR-100-12	100	12	0...7,5	100х93х56	0,38
DR-100-15		15	0...6,5
DR-100-24		24	0...4,2
