Модульные драйверы по своей сути являются специализованными источниками тока и представляют собой законченные решения. Как правило, они делятся между собой по схемным решениям (AC/DC и DC/DC), варианту исполнения (корпусное и бескорпусное) и типу (стабилизация выходного тока или напряжения).

Компания Dialight Lumidrives (http://www.dialight.com/),  созданная в 1938 г, начала свою работу с разработки и производства элементов подсветки панелей управления для авиационной и автомобильной техники. Став очевидным лидером в светодиодной промышленности уже в 1980 г., компания на данный момент специализируется в области производства сверхъярких светодиодов белого свечения, многоцветных (RGB) и источников питания для них. Области использования: рекламные стенды, уличные светофоры, аварийные и габаритные источники освещения для авиационной, автомобильной, военной техники и т.п. Одним из направлений производства Dialight Lumidrives являются источники питания для сверхъярких светодиодов бегого свечения, которые представлены ниже.

MLV3 - серия малогабаритных модулей DC/DC-драйверов (рис. 1), рассчитанных на работу от однополярного источника постоянного напряжения 10...30 В (табл. 1).





Рис. 1. Модуль серии MLV3

Таблица 1. Характеристики драйверов светодиодов комании Dialight Lumidrives

Наимено- вание	Тип	Входное напря- жение, В	Номи- нальный вы- ход- ной ток, мА	Вы- ход- ное напря- жение, В	Макси- маль- ная мощ- ность, Вт	Число последо- вательно вклю- ченных свето- диодов	Пре- делы регу- лировки свето- вого по- тока, %	Диапа- зон темпе- ратура рабо- ты, °С	Габа- ритные раз- меры (ДхШхВ), мм
MLV3-C-35	DC/DC	+10...+30	350	3...12	3	1...3	-	-10...70	51x32x18
MLV3-C-70	DC/DC	+10...+30	700	4...18	3	1...4	-	-10...70	51x32x18
MLV9-C-35	DC/DC	+12...+24	350	8...36	9	1...3	20...95	-10...50	70,5x49,0 x11,2
MLV9-C-70	DC/DC	+12...+24	700	4...18	9	1...4	20...100	-10...50	70,5x49,0 x11,2
BO1-PWD60-35-70	AC/DC	~90...~264	1200	55...180	60	8...48	-	-10...80	191x53x33
MDU4	AC/DC	~110...~240	350	4...15	4	1...3	-	-20...45	99x39x23
MDU9	AC/DC	~110...~240	700	4...32	9	1...4	-	-20...45	99x39x23

Выпускаются две версии этих модулей: MLV3-C-35 и MLV3-C-70 с максимальных выходным током до 350 мА и до 700 мА соответственно. Драйвер MLV3-C-35 позволяет питать до 3-х последовательно включенных светодиодов. Количество светодиодов для драйвера MLV3-C-70 варьируется в зависимости от минимальной величины входного напряжения. При входном напряжении 12 В допускается подключение до двух светодиодов мощностью 1 Вт каждый, при 23 В - до четырех. Драйверы имеют встроенную схему защиты от коротких замыканий и обрыва цепи.

Драйверы серии MLV-9 (рис. 2, 3) фактически являются развитием модулей серии MLV3 и отличаются от них наличием цепи управления яркостью свечения питаемых ими светодиодов и расширенным диапазоном выходного напряжения (MLV9-C-35).





Рис. 2. Модуль серии MLV-9

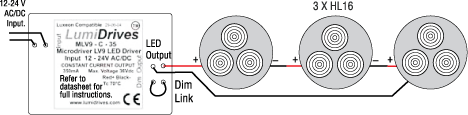

Рис. 3. Схема включения драйверов светодиодов Dialight Lumidrives серии MLV9

Для управления яркостью предусмотрен внешний провод, в разрыв которого можно включить переменный резистор сопротивлением 1 МОм. В случае отсутствия нужды в регулировке яркости этот провод следует оставить неразорванным (максимальная яркость свечения).

BO1-PWD60-35-70 - мощный AC/DC-драйвер (рис. 4), идеально подходящий для использования в системах промышленного светодиодного освещения.





Рис. 4. Модуль BO1-PWD60-35-70

Модуль выполнен в герметизированном алюминиевом корпусе со степенью защиты IP67, что позволяет применять его в системах наружного освещения. Драйвер работает от сети переменного тока напряжением 90...264 В и обеспечивает выходную мощность до 60 Вт при фиксированном токе нагрузки 350 или 700 мА. Характерная особенность драйвера - возможность использования обратной связи по температуре. Для этой цели модуль имеет два вывода для подключения термистора, который монтируется на печатную плату со светодиодами.

Завершает обзор драйверов Dialight Lumidrives серия малогабаритных модульных драйверов MDU4-SC-35 и MDU9-SC-3570 малой мощности (рис. 5).





Рис. 5. Модуль серии MDU

Модуль MDU4 обеспечивает питание фиксированным током 350 мА от одного до четырех последовательно включенных светодиодов мощностью 1 Вт каждый. Модуль MDU9 позволяет подключить до девяти светодиодов мощностью 1 Вт каждый при токе 350 мА или до четырех светодиодов мощностью по 3 Вт каждый при токе 700 мА. Драйверы питаются от сети переменного тока напряжением 110...240 В и имеют встроенную систему защиты от короткого замыкания, обрыва цепи и перенапряжения.

Компания Advance (http://www.advancetransformer.com/), образованная в 1945 г, в настоящее время занимается разработкой и производством преобразователей для питания различного рода ламп освещения: балласты для флуоресцентных ламп, драйверы свето­диодов, преобразователи для питания неоновых ламп и т.п. В предлагаемой статье приводится обзор двух семейств мощных драйверов светодиодов наружного, то есть уличного исполнения, специально спроектированных для работы в «тяжелых условиях»: низкая температура, высокая влажность, пыль. Стоит отметить, что из всех приводимых в данном обзоре драйверов, драйверы Advance являются единственными способными функционировать при низких температурах: от -40°С. Они идеально подходят для российского климата.

Маломощные драйверы серии Xitanium (рис. 6, табл. 2) предназначены для питания светодиодов суммарной мощностью до 4 Вт с током 350 мА (LEDUNIA0350C12F) и до 8 Вт током 700 мА (LEDUNIA0700C12F).





Рис. 6. Модуль серии Xitanium малой мощности

Таблица 2. Характеристики AC/DC-драйверов светодиодов комании Advance

Наименование	Входное напря- жение, В	Макси- мальный входной ток, мА	Номи- нальный выходной ток, А	Выходное напря- жение, В	Макси- мальная мощность, Вт	Диапа- зон темпе- ратура ра- боты, °С	Габа- ритные размеры (ДхШхВ), мм	Степень з ащиты
LEDUNIA0350C12F	~120 ±10%	90	0,35	2,8...12	4	-40...65	65x35x23	IP20
	~230 ±10%	40
LEDUNIA0700C12F	~120 ±10%	180	0,70	2,8...12	8
	~230 ±10%	90
LEDINTA-0012V-50FO	~120 ±10%	610	5,00	12	73	-40...60	241x43x30	IP66
	~277 ±10%	260
LEDINTA-0024V-41FO	~120 ±10%	980	4,10	24	117
	~277 ±10%	420

Драйверы характеризуются высокой стабильностью параметров в широком диапазоне температур и способны работать от сети переменного тока с частотой 50/60 Гц в диапазоне напряжений 110...240 В при температуре окружающей среды от -40 до 65°С. Пластиковый корпус защищен от возгорания и пыли, степень защиты IP20.

Мощные драйверы серии Xitanium (рис. 7, табл. 2) предназначены для питания светодиодов суммарной мощностью до 60 Вт с выходным напряжением 12 В (LEDINTA0012V50FO) и 100 Вт с выходным напряжением 24 В (LEDINTA0024V41FO).





Рис. 7. Модуль серии Xitanium большой мощности



Модули выпускаются в корпусах с высокой степенью защиты IP66, что позволяет их использовать для систем наружного освещения. Драйверы характеризуются высокой стабильностью параметров в широком диапазоне температур. Модули могут работать от сети переменного тока частотой 50/60 Гц в диапазоне напряжений 110...277 В при температуре окружающей среды от -40 до 60°С.



Несмотря на свой «юный» возраст - 2 года, компания Glacial Power (http://www.glacialpower.com/)  уже успела захватить сравнительно большую долю рынка модульных импульсных источников питания для промышленного применения, источников для бытовых ПК, зарядных устройств аккумуляторов (ноутбуки), бескорпусных источников питания и драйверов для питания сверхъярких светодиодов.

Драйверы светодиодов Glacial Power отличаются компактными размерами и низкой стоимостью. Компания выпускает линейку модулей на фиксированные выходные токи 350 и 700 мА мощностью от 1 до 18 Вт и линейку модулей с фиксированными выходными напряжениями 5, 12 и 24 В мощностью от 3 до 24 Вт (табл. 3).

Таблица 3. Характеристики AC/DC драйверов светодиодов комании Glacial Power

Наименование	Выходной ток, мА	Выходное напряжение, В	Максимальная мощность, Вт	Габаритные размеры (ДхШхВ), мм
LC3512-01	350	3...12	1...3	42х40х21
LC7012-01	700	3...12	3...6	42х40х21
LC3512-02	350	3...12	1...3	65х35х23
LC3536-02	350	3...36	1...8	65х35х23
LC7012-02	700	3...12	3...6	65х35х23
LC7021-02	700	3...21	3...9	65х35х23
LC3512-03	350	3...12	1...3	86х45х26
LC3536-03	350	3...36	1...8	86х45х26
LC7012-03	700	3...12	3...6	86х45х26
LC7021-03	700	3...21	3...9	86х45х26
LC3554-04	350	10...54	3...16	141х45х26
LC7034-04	700	3...34	3...18	141х45х26
LC3512-08	350	3...12	1...3	46х43х23
LC3536-08	350	3...36	1...8	46х43х23
LC7012-08	700	3...12	3...6	46х43х23
LC7021-08	700	3...21	3...9	46х43х23
LV2512-01	250	12	3	42x40x21
LV5012-01	500	12	6	42x40x21
LV1224-01	120	24	3	42x40x21
LV2524-01	250	24	6	42x40x21
LV2512-03	250	12	3	86x45x26
LV5012-03	500	12	6	86x45x26
LV8312-03	830	12	10	86x45x26
LV1224-03	120	24	3	86x45x26
LV2524-03	250	24	6	86x45x26
LV4124-03	410	24	10	86x45x26
MS24NA-5	4.0	5	24	80х55х35
MS24NA-12	2.0	12	24	80х55х35
MS24NA-24	1.0	24	24	80х55х35

Все типы корпусов имеют высокую степень защиты IP67, что позволяет использовать драйверы в системах наружного освещения. Драйверы питаются от сети переменного тока 50/60 Гц напряжением 90...264 В и могут работать в диапазоне температур окружающей среды от -10...40°С.



Заключение

Модульная архитектура порождает ряд преимуществ: простота сборки, настройки и дальнейшего ремонта, конечная стоимость решений для небольших партий, сокращение расходов на разработку на начальном этапе и, наконец, сокращение времени выхода изделия на рынок.

Использование готовых модульных драйверов для сверхъярких светодиодов - очевидный шаг к сокращению стоимости конеченого изделия, и как следствие - к росту прибыли производителя.
