Журнал "Новости Электроники", номер 17, 2008 год.

Мощные светодиоды ведущих мировых производителей

Евгений Звонарев (КОМПЭЛ)
Появившись в начале 1990-х годов, сверхъяркие светодиоды постепенно начали вытеснять галогеновые светильники и обычные лампы накаливания. В наши дни доля белых светодиодов, применяемых для освещения, превышает 50% от общего потребления ярких светодиодов. Среди современных применений светодиодов √ активные дорожные знаки и светофоры, автомобили, световая иллюминация, полноцветные светодиодные дисплеи, архитектурная подсветка и многое другое. Рынок сверхъярких светодиодов огромен, поэтому и выпускаются они многими фирмами. В статье приведен обзор некоторых серий мощных светодиодов компаний Cree, Lumileds, Avago и Osram.

XLamp - семейство сверхъярких светодиодов Cree

Компания Cree - мировой лидер в производстве кристаллов светодиодов с очень высокой эффективностью. Уникальные параметры светодиодов обусловлены использованием технологии производства на подложках из карбида кремния (SiC). Эта технология обеспечивает наилучшее соотношение цена-эффективность для светодиодных источников света. Главные преимущества кристаллов Cree: низкое прямое напряжение, сверхмалое количество дефектов кристалла, низкое выделение тепла, высокая стойкость к электростатическим разрядам, большой срок эксплуатации.

В таблицу 1 сведены параметры серий наиболее интересного семейства XLamp.

Таблица 1. Основные параметры ультраярких светодиодов XLamp компании Cree
Наименование Размер
корпуса,
мм
Iмакс.,
мА
Цвет Световой
поток
Внешний вид
XR-E 7,0х9,0  1000 Белый холодный 250 лм
Белый нейтральный 182 лм
Белый теплый 170 лм
Синий Royal 1100 мВт
Синий 88 лм
Зеленый 150 лм
XR-C 7,0x9,0 700 Белый холодный 114 лм
Белый нейтральный 80,6 лм
Белый теплый 80,6 лм
Синий Royal 455 мВт
Синий 31 лм
Зеленый 87 лм
Желтый - янтарный (amber) 51,7 лм
Красный - оранжевый 93 лм
Красный 93 лм
MC-E 7,0x9,0 700
(на один
светодиод)
Белый холодный 750 лм
Белый нейтральный 640 лм
Белый теплый 550 лм
XP-E (New!) 3,45x3,45 700 Белый холодный 182 лм
Белый нейтральный 160 лм
Белый теплый 137 лм
XP-C (New!) 3,45x3,45 500 Белый холодный 122 лм
Белый нейтральный 105 лм
Белый теплый 81 лм
4550 4,5х4,5 125 Синий Royal 60 мВт
Синий 8,2 лм
Зеленый 13,9 лм
Желтый - янтарный (amber) 13,9 лм
Красный 10,7 лм

Продукция компании Cree всегда отличается высоким качеством и надежностью. Серии XR-E, XR-C, MC-E имеют размер корпуса 7,0х9,0 мм, что позволяет разместить в корпусе довольно большой размер кристалла и получить световой поток до 750 лм в серии MC-E, состоящей из нескольких светодиодов в одном корпусе. Серия XR-C отличается наиболее широким диапазоном цветов. Серия XR-E характеризуется наиболее мощными кристаллами, что позволяет им работать при токе до 1000 мА. Производитель обращает особое внимание на новые серии XP-E и XP-C с размерами корпуса 3,45х3,45 мм. Несмотря на относительно малые размеры корпуса по сравнению с предыдущими сериями, максимально допустимый ток светодиодов серий XP-E и XP-C составляет 700 и 500 мА соответственно. Малые размеры корпуса позволяют создавать компактные высокоэффективные источники света. Маломощная серия 4550 с размерами корпуса 4,5х4,5 мм с относительно небольшим рабочим током до 125 мА дополняет семейство XLamp и имеет гораздо меньшую цену по сравнению с сериями, рассмотренными выше. Мощные светодиоды Cree доступны с максимальным током до 1 А и соответствуют самым высоким стандартам светодиодной промышленности. Срок эксплуатации мощных светодиодов Cree достигает 50...100 тысяч часов, что на порядок больше ресурса работы ламп накаливания. Сверхъяркие светодиоды Cree выпускаются в экономичных корпусах для SMD-монтажа со стандартной технологией без использования клея и дополнительных приспособлений. Сайт компании Cree: www.cree.com.



Мощные светодиоды фирмы Lumileds

Можно считать, что история компании Lumileds начала свой отсчет около 40 лет назад, когда возникло оптоэлектронное подразделение американской компании Hewlett-Packard (HP). В 1999 году HP выделила оптоэлектронное направление в отдельную компанию под названием Agilent Technologies. В ноябре того же года произошло объединение усилий Agilent Technologies и Philips. Новая совместная компания стала называться Lumileds. Сейчас Lumileds занимает лидирующие позиции в мире по производству мощных ультраярких светодиодов. Научно-исследовательские и опытно-конструкторские центры Lumileds находятся в Сан-Хосе (Калифорния), а производство - в Нидерландах, Японии и Малайзии. Зарегистрированная торговая марка выпускаемых ультраярких светодиодов - LUXEON.

Светодиоды LUXEON выпускаются в нескольких вариантах:

Таблица 2. Основные параметры некоторых ультраярких белых светодиодов LUXEON
Параметры Emitter Star Emitter
LUXEON I LUXEON III LUXEON I LUXEON III LUXEON K2 LUXEON K2

Световой поток, типовое значение, лм 45 65 45 65 45/60 100/120
Ток, мА 350 700 350 1000 350 1000
Максимальная температура перехода, °С 135 135 135 135 150 150
Тепловое сопро-
тивление, °С/Вт
15 13 20 17 9 9
Размер, мм 14,5x8,0x5,9 19,9x19,0x7,4 11,7x7,3x5,8
Наимено-
вание
LXHL-PW01 LXHL-PW09 LXHL-MW1D LXHL-LW3C LXK2-PW12-R00 LXK2-PW14-U00
LXK2-PW12-S00 LXK2-PW14-V00

Таблица 3. Основные параметры ультраярких светодиодов серии LUXEON K2

LUXEON K2   LUXEON K2 Star Цвет Длина волны
или цветовая
температура
Световой поток
(минимум), лм
Ток, мА

LXK2-PW12-R00 L2K2-MW12-11-BR00 Белый
холодный
6500К 40 350
LXK2-PW12-S00 L2K2-MW12-11-BS00 52
LXK2-PW14-T00 L2K2-MW14-11-BT00 80 1000
LXK2-PW14-U00 L2K2-MW14-11-BU00 88
LXK2-PW14-V00 L2K2-MW14-11-BV00 114
LXK2-PWN2-Q00 L2K2-MWN2-11-BQ00 Белый нейтральный 4100К 31 350
LXK2-PWN2-R00 L2K2-MWN2-11-BR00 40
LXK2-PWN2-S00 L2K2-MWN2-11-BS00 52
LXK2-PWN4-T00 L2K2-MWN4-11-BT00 68 1000
LXK2-PWN4-U00 L2K2-MWN4-11-BU00 88
LXK2-PWN4-V00 L2K2-MWN4-11-BV00 114
LXK2-PWW2-Q00 L2K2-MWW2-11-BQ00 Белый
теплый
3000К 31 350
LXK2-PWW2-R00 L2K2-MWW2-11BR00 40
LXK2-PWW4-T00 L2K2-MWW4-11-BT00 68 1000
LXK2-PWW4-U00 L2K2-MWW4-11-BU00 88
LXK2-PM12-R00 - Зеленый 530 нм 40 350
LXK2-PM12-S00 - 52
LXK2-PM14-U00 - 88 1000
LXK2-PE12-Q00 - Голубой (циановый) 505 нм 31 350
LXK2-PE12-R00 - 40
LXK2-PE12-S00 - 52
LXK2-PE14-T00 - 68 1000
LXK2-PE14-U00 - 88
LXK2-PB12-K00 - Синий 470 нм 9 350
LXK2-PB12-L00 - 11
LXK2-PB12-M00 - 14
LXK2-PB14-N00 - 19 1000
LXK2-PB14-P00 - 24
LXK2-PB14-Q00 - 31
LXK2-PR12-L00 - Синий Royal 455 нм 175 мВт 350
LXK2-PR12-M00 - 225 мВт
LXK2-PR14-Q00 - 435 мВт 1000
LXK2-PR14-R00 - 515 мВт
LXK2-PD12-Q00 - Красный   627 нм 31 350
LXK2-PD12-R00 - 40
LXK2-PD12-S00 - 52
LXK2-PH12-R00 - Красный-оранжевый   617 нм 40
LXK2-PH12-S00 - 52
LXK2-PL12-P00 - Желтый-
янтарный
(amber)
590 нм 24
LXK2-PL12-Q00 - 31
LXK2-PL12-R00 - 40

Самая новая серия мощных белых светодиодов LUXEON K2 with TFFC (Thin Film Flip Chip или кристалл с тонкой пленкой и обратным расположением) представлена в таблице 4.

Таблица 4. Основные параметры ультраярких светодиодов новой серии LUXEON K2 with TFFC*
LUXEON K2 TFCC   LUXEON K2 TFCC Star Цвет Цветовая
температура, К
Световой поток
(минимум), лм
Ток, мА

LXK2-PWC4-0160 L2K2-MWC4-11-0160 Белый холодный 6500 160 1000
LXK2-PWC4-0180 L2K2-MWC4-11-0180 180
LXK2-PWC4-0200 L2K2-MWC4-11-0200 200
LXK2-PWN4-0140 L2K2-MWN4-11-0140 Белый нейтральный 4100 140
LXK2-PWN4-0160 L2K2-MWN4-11-0160 160
LXK2-PWN4-0180 L2K2-MWN4-11-0180 180
LXK2-PWW4-0120 L2K2-MWW4-11-0120 Белый теплый 3000 120
LXK2-PWW4-0140 L2K2-MWW4-11-0140 140
LXK2-PWW4-0160 L2K2-MWW4-11-0160 160
* TFFC - Thin Film Flip Chip - кристалл с тонкой пленкой и обратным расположением.

Эта серия отличается более высокой световой отдачей и допустимым током до 1 А. Серия имеет три оттенка белого цвета - холодный, нейтральный и теплый. Необходимо обратить внимание на то, что на теплоотводящей поверхности мощных светодиодов может присутствовать потенциал напряжения, поэтому нужно обеспечить электрическую изоляцию от теплоотвода. Малая теплоотдача позволяет сделать светильники на основе светодиодов легкими и миниатюрными. Низкий нагрев освещаемой поверхности дает неоспоримое преимущество светодиодам при их использовании в медицинской технике и при освещении предметов, не переносящих даже слабый нагрев (например, некоторые продукты питания). Несколько оттенков белого цвета (определяется цветовой температурой и бинами) позволяют подобрать оптимальный тип освещения для конкретной ситуации. В сочетании с мощными цветными светодиодами пользователь может оперативно менять цвет освещения в зависимости от настроения или конкретного случая. Сайт компании Lumileds: www.philipslumileds.com.



Ультраяркие светодиоды Avago Technologies

Avago Technologies - одна из крупнейших в мире частных независимых полупроводниковых компаний, основанная в 1961 году как полупроводниковое подразделение фирмы Hewlett-Packard. В 1999 году это полупроводниковое направление вместе с производством измерительной аппаратуры было выделено в компанию Agilent Technologies. В 2005 году Agilent Technologies была куплена Kohlberg, Kravis Roberts & Co. (KKR) и преобразована в новую компанию Avago Technologies. Таким образом, компании Lumileds и Avago Technologies имеют общего прародителя - фирму Hewlett-Packard. Главный офис компании Avago Technologies расположен в Калифорнии. Оптоэлектроника - одно из основных направлений деятельности компании. Особое место уделяется развитию технологии светодиодов с высокой световой отдачей. Одна из наиболее интересных линеек этой продукции - ультраяркие светодиоды в стандартных корпусах PLCC-4. Основные параметры светодиодов этой серии сведены в таблице 5.

Таблица 5. Ультраяркие светодиоды в корпусе PLCC-4 фирмы Avago Technologies
Наименование    Корпус Цвет Цвето-
вая
темпера-
тура
Дли-
на
вол-
ны,
нм
Ток
(макс.),
мА
Ток
(тип.),
мА
Uпр.,
В
Види-
мый
угол,
град.
Све-
товой
поток,
лм
Яркость,
мкд
ASMT-QWB2-NEF0E Super 0.5W
power PLCC-4
белый 8 оттенков (бинов) - 150 - 3,6 120 17,0 -
ASMT-QAB2-FEF0E янтарный (amber) - 594,5 - 2,7 11,4 -
ASMT-QHB2-FDE0E красно-
оранжевый
- 617,0 - 14,0 -
ASMT-QRB2-FCD0E красный - 624,0 - 3,1 9,8 -
ASMT-QWBE-NFH0E белый x=0,33/ y=0,33 - 150 3,6 19,5 -
ASMT-QYBE-NEG0E x=0,437/ y=0,413 - 150 18,0 -
ASMC-QAB2-TAC0E Envisium 0.5W power PLCC-4 янтарный
(amber)
- 593,5 150 - 2,64 120 6,6 -
ASMC-QHB2-TCD0E красно-
оранжевый
- 619,3 - 9,3 -
ASMC-PRB9-TV005 Envisium power PLCC-4 красный - 630 50 - 2,8 120 2,6...3,3 630...1600
ASMC-PHB9-TW005 красно-
оранжевый
- 617 - 4,3...5,0 1000...2500
ASMC-PAB9-TV005 янтарный (amber) - 592 - 3,0...3,8 630...1600
ASMT-SWBM-NU803 Power PLCC-4 белый 8 оттенков (бинов) - 30 - - 120 2,8 560...1400
HSMA-A431-Y00M1 янтарный
(amber)
- 592 50 - 2,2 30 - 2850
HSMC-A430-W50M1 красный - 626 50 - 2,2 30 - 1125...3550
HSMM-A430-W90M2 зеленый - 518 30 - 3,9 30 - 1400...4500
HSMV-A430-Y90M1 красно-
оранжевый
- 617 50 - 2,8 30 - 3500
HSMN-A430-U50M2 синий - 468 30 - 3,9 30 - 450...1400
HSMA-A460-W50M1 янтарный
(amber)
- 590 70 50 2,2 50 - 2100
HSMA-A461-X83M1 - 590 2,2 50 - 3300
HSMC-A460-U30M1 красный - 626 2,2 50 - 580
HSMC-A461-V00M1 - 626 2,2 50 - 1750
HSML-A461-W40M1 оранжевый - 605 2,2 50 - 1850
ASMT-QTB2-0A002 PLCC-4 multi color красный - 628 20 - 2,06 120 - 505
зеленый - 526 - 3,32 - 1015
синий - 472 - 3,32 - 325
QSMF-A367-FP9J1 красный - 635 30 - 1,9 - 250
зеленый - 523 20 - 3,4 - 800
синий - 468 - 3,4 - 155
QSMF-A368-F99J1 красный - 635 30 - 1,9 - 140
зеленый - 523 20 - 3,4 - 355
синий - 468 - 3,4 - 72

Стандартные корпуса, высоконадежная конструкция и широкий диапазон рабочих температур от -40 до 100°С позволяют осуществлять монтаж компонентов с помощью стандартных автоматизированных технологий пайки. Доступны все цвета - красный, желтый, зеленый, синий (голубой), оранжевый и полноцветный вариант (три кристалла разных цветов в одном корпусе). Большинство светодиодов в этих корпусах имеют широкий угол излучения 120°. Производитель гарантирует низкую деградацию параметров для этого класса продукции (менее 50% в течение 50000 часов при 25°С). Основные рекомендуемые применения светодиодов Avago Technologies в корпусах PLCC-4:

Сайт Avago Technologies: www.avagotech.com.



Мощные светодиоды OSRAM Opto Semiconductors

История компании OSRAM насчитывает более 100 лет и начиналась с выпуска ламп накаливания. Первые лампы накаливания имели нить из осмия. Позднее для этой цели стали использовать вольфрам. Название OSRAM было образовано путем слияния частей названия металлов осмий (OSmium) и вольфрам (wolfRAM). В 1906 году была зарегистрирована торговая марка OSRAM. Длительную часть времени своей истории OSRAM выпускала (выпускает и сейчас) лампы накаливания, галогенные светильники и энергосберегающие люминисцентные лампы. В 2001 году был построен большой завод для производства светодиодов. Оптоэлектроника становится наиболее перспективным направлением подразделения OSRAM Opto Semiconductors. Время эксплуатации некоторых серий светодиодной продукции OSRAM Opto достигает 100 тысяч часов. В 2002 году компанией были разработаны органические светодиоды (OLEDs - Organic Light Emitting Diodes), пригодные для массового производства.



Семейство DRAGON - несколько серий ультраярких светодиодов OSRAM

Среди ультраярких светодиодов OSRAM Opto Semiconductors очень популярна продукция расширенного семейства DRAGON (основные параметры серий светодиодов DRAGON сведены в таблицу 6).

Таблица 6. Ультраяркие светодиоды семейства DRAGON фирмы OSRAM

Наименование Цвет Длина волны
или цветовые
координаты, нм
Световой поток
(тип.), лм
Ток, мА
Серия Golden DRAGON:

LR W5SM Красный (Red)   625   43 400
LA W5SM Желтый-янтарный (Amber) 617   53
LY W5SM Желтый (Yellow) 590   44
LT W5SM Зеленый (True green) 528   63 350
LB W5SM Синий (Blue) 470   21
LD W5SM Синий насыщенный (Deep Blue) 455   310 мВт
ZW W5SG Белый (White) x/y 0,32/0,31* 62
LW W5SM Белый (White) x/y 0,32/0,31* 62
LUW W5SM Белый ультра (Ultra White) x/y 0,31/0,32* 75
LCW W5SM Белый теплый (Warm White) x/y 0,42/0,40* 45
Серия Platinum DRAGON:

LR W5SN Красный (Red)   625   71 700
LA W5SN Желтый-янтарный (Amber) 617   91
LY W5SN Желтый (Yellow) 590   69
LT W5SN Зеленый (True green) 528   75
LB W5SN Синий (Blue) 470   37
LW W5SN Белый (White) x/y 0,33/0,33* 113
LCW W5SN Белый теплый (Warm White) x/y 0,42/0,40* 89
Серия Diamond DRAGON:

LR W5AP Красный (Red)   625   145 1400
LA W5AP Желтый-янтарный (Amber) 617   180
LY W5AP Желтый (Yellow) 590   130
LT W5AP Зеленый (True green) 528   185
LB W5AP Синий (Blue) 470   75
LD W5AP Синий насыщенный (Deep Blue) 455   1250 мВт
LW W5AP Белый (White) 5000К...5700К 225
LUW W5AP Белый (White) 5700К...6500К 260
LCW W5AP Белый теплый (Warm White) 2700К...4200К 160
Серия Golden DRAGON Plus:

LUW W5AM Белый ультра (Ultra White) 6500К 110 350
LW W5AM Белый (White) 5700К 85
LCW W5AM Белый теплый (Warm White) 3000К 75
LA W5AM Желтый-янтарный (Amber) 617   60 400
LR W5AM Красный (Red)   625   53
LY W5AM Желтый (Yellow) 590   48
LB W5AM Синий (Blue) 470   27 350
LT W5AM Зеленый (True green) 528   80
LD W5AM Синий насыщенный (Deep Blue) 455   419 мВт
* Цветовые координаты CIE 1931 (CIE = МКО = Международная Комиссия по освещению, 1931 год)


Максимальный световой поток в семействе DRAGON обеспечивает серия Diamond DRAGON (рекомендуемый рабочий ток 1400 мА; максимальный ток может доходить до 2 А). Новая серия Golden DRAGON Plus обеспечивает более мощный световой поток по сравнению с серией предыдущего поколения Golden Dragon при одинаковых рабочих токах (см. таб­лицу 6). Миниатюрный низкопрофильный корпус, герметизация кремний-органической смолой для длительного срока эксплуатации и низкое тепловое сопротивление обеспечивают оптимальную эффективность светодиодов семейства DRAGON компании OSRAM Opto Semiconductors. Поставляются в белом цвете с цветовой температурой от 2700 до 6500°К. Запатентованная технология ThinFilm/ThinGan обеспечивает высокую световую отдачу и низкое прямое напряжение. Тепловое сопротивление находится в пределах от 8 до 15 К/Вт. Нанесенный непосредственно на кристалле люминофор обеспечивает превосходный белый цвет.



OSTAR-Lighting - серия мощных белых светодиодов OSRAM

Серия OSTAR-Lighting - это мощные твердотельные источники белого света из четырех или шести светодиодов мощностью 10 или 15 Вт в одном корпусе, размещенных на основании с низким тепловым сопротивлением. Параметры светодиодов этой серии приведены в таблице 7.

Таблица 7. Ультраяркие мощные белые светодиоды серии OSTAR-Lighting фирмы OSRAM Opto Semiconductors
Наиме-
нование
Внеш-
ний
вид
Цветовая
темпе-ратура,
К
Описание
и свойства
Uпр.,
В
Види-
мый
угол,
град.
Ток,
(тип.),
мА
Световой
поток
(тип.)
(ток,
цветовая
температура)
Мощ-
ность
(тип.),
Вт
LE UW E3B   5700...6500
(дневной свет)
6 светодиодов; линза 130° 20,8 130 700 730 лм (700 мА, 6500К) 15
LE W E2A   4500...7000
(дневной свет)
4 светодиода без линзы 14 120 280 лм (700 мА, 6000К) 10
LE W E2B 4 светодиода, линза 130° 14,0 130 410 лм (700 мА, 6000К) 10
LE W E3A 6 светодиодов без линзы 20,8 120 430 лм (700 мА, 6000К) 15
LE W E3B 6 светодиодов; линза 130° 20,8 130 600 лм (700 мА, 6000К) 15
LE CW E2A   2800...4200
(белый теплый)
4 светодиода без линзы 14 120 210 лм (700 мА, 3000К) 10
LE CW E2B 4 светодиода, линза 130° 14 130 310 лм (700 мА, 3000К) 10
LE CW E3A 6 светодиодов без линзы 20,8 120 330 лм (700 мА, 3000К) 15
LE CW E3B 6 светодиодов; линза 130° 20,8 130 450 лм (700 мА, 3000К) 15

Объединение четырех или шести светодиодов в один твердотельный источник света в серии OSTAR-Lighting уменьшает размер и стоимость светодиодных светильников. Особенности конструкции, наличие дополнительных отверстий в основании для более плотного прилегания к теплоотводу, низкое прямое напряжение и сниженное тепловое сопротивление позволяют минимизировать размер радиатора и добиться максимальной эффективности с меньшим выделением тепла. Разнообразие механических, цветных и оптических вариантов обеспечивает максимальную гибкость при проектировании на основе светодиодов OSTAR-Lighting. Главное применение светодиодных сборок серии OSTAR-Lighting - проекционные системы высокой яркости и, конечно, все традиционные области применения мощных светодиодов, которые уже рассматривались в этой статье для других серий и семейств мощных светодиодов. Сайт OSRAM Opto Semiconductors: www.osram-os.com/osram_os/EN/.

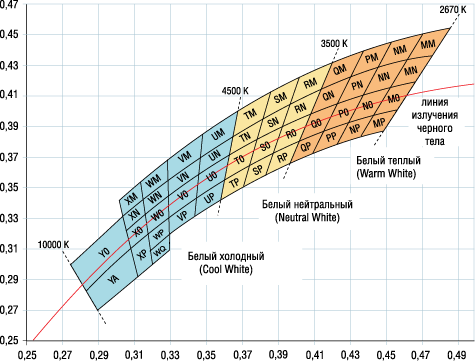

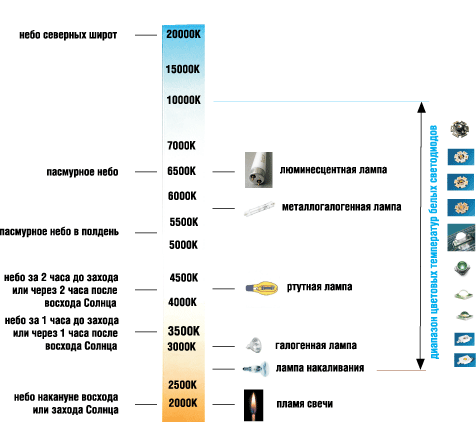

Бины и цветовая температура для белых светодиодов

Для каждого белого светодиода в документации указывается цветовая температура (измеряется в градусах Кельвина), характеризующая оттенок белого цвета (холодный, нейтральный или теплый). Однако такой грубой градации оттенков белого свечения в некоторых случаях бывает недостаточно, поэтому для более точного определения цветовых характеристик применяют понятие «бин». Бин задает цветовую температуру излучения белого светодиода в довольно узком спектральном диапазоне. Это поясняется с помощью рисунков 1 и 2. На рисунке 1 показана диаграмма цветового пространства МКО 1931 (международная комиссия по освещению; стандарт принят в 1931 году). Внешняя линия на рисунке 1 ограничивает цветовое пространство, воспринимаемое среднестатистическим наблюдателем. Длины волн спектральных (монохроматических) цветов указаны в нм. Цветовая температура белого светодиодного излучения определяется сравнением с так называемым «абсолютно черным телом» и отображается линией «черного тела». При росте цветовой температуры черного тела возрастает синяя (холодная) составляющая спектра при уменьшении доли красной. При уменьшении цветовой температуры преобладает красная (теплая) составляющая излучаемого спектра. Это хорошо видно на рисунке 1.

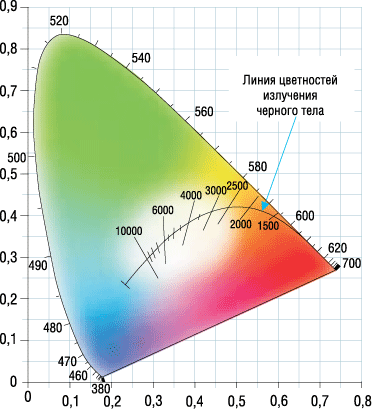

Диаграмма цветового пространства МКО 1931 (CIE 1931)



Рис. 1. Диаграмма цветового пространства МКО 1931 (CIE 1931)

На рисунке 2 приведены бины (коды оттенков белого цвета) на примере кодирования фирмой Lumileds. Производитель обращает внимание но то, что глаз человека не находит различий в оттенках белого двух светодиодов с соседними бинами (отличие можно зарегистрировать только с помощью приборов).



Пример кодирования бинов компанией Lumileds для некоторых серий белых



Рис. 2. Пример кодирования бинов компанией Lumileds для некоторых серий белых светодиодов

Однако для получения равномерного освещения при большом количестве близко расположенных светодиодов желательно размещать источники света с одинаковыми бин-кодами, тогда отклонения оттенков белого цвета будут незаметны. Производители используют разные системы кодирования цветовых оттенков для белых светодиодов, поэтому в каждой серии светодиодов белого свечения необходимо изучать документацию конкретного производителя для каждого подходящего светодиода.

На рисунке 3 показано соответствие усредненных цветовых температур некоторых источников света и характерный цвет излучения каждым светильником.



 Цветовые температуры некоторых источников света



Рис. 3. Цветовые температуры некоторых источников света

Психологи считают, что холодный цвет лучше стимулирует умственную деятельность, а теплое освещение более предпочтительно для отдыха. В правой части рисунка 3 показан диапазон цветовых температур белых светодиодов. Дальнейшее расширение этого цветового интервала приведет к использованию цветных светодиодов (желтых, синих и их оттенков).

Подведем некоторые итоги.

Основные преимущества мощных светодиодов по сравнению с традиционными источниками света:

По прогнозам специалистов, внедрение новых технологий свето­диодного освещения постепенно практически полностью заменит традиционные светильники во всем мире, как в свое время полупроводники вытеснили электронные лампы. Похоже, что ждать осталось недолго.



Светодиоды LUXEON



Получение технической информации, заказ образцов, поставка -
e-mail: lighting.vesti@compel.ru

Вернуться к содержанию номера







Ваш комментарий к статье
Журнал "Новости Электроники", номер 17, 2008 год. :
Ваше имя:
Отзыв: Разрешено использование тэгов:
<b>жирный текст</b>
<i>курсив</i>
<a href="http://site.ru"> ссылка</a>
