Высокоэффективные решения для драйверов светодиодов с питанием от переменного тока

Семейство SSL152x, SSL1623PH, SSL1750 (рис. 1) представляет собой контроллеры для построения эффективных компактных flyback-преобразователей, идеально подходящих для управления новейшими светодиодами высокой яркости.





Рис. 1. Внешний вид SSL1523 и SSL1750

Питание преобразователей осуществляется непосредственно от выпрямленного напряжения сети, что позволяет использовать минимум дополнительных компонентов. Микросхемы содержат полный комплект встроенных средств защиты от перегрузок.

SSL152x - предназначены для внутреннего освещения мощностью до 15 Вт, они идеальны для светодиодных ламп со стандартным цоколем, светильников встраиваемых в мебель, подсветки поверхностей на кухне и для многих других задач домашнего освещения. Драйвер на основе этих контроллеров требует минимума внешних компонентов, и полностью совместим с транзисторными и тиристорными диммерами освещения.

SSL1623PH - наиболее подходит для светодиодного освещения мощностью до 25 Вт, благодаря специальному отводу тепла под корпусом ИС.

Для светильников мощностью от 25 до 250 Вт NXP предлагает ИС SSL1750, которая сочетает в себе flyback-контроллер и корректор коэффициента мощности (PFC). Высокая мощность нагрузки достигается применением внешнего транзистора MOSFET. Драйверы, реализованные на SSL1750 могут применяться в светильниках для улиц, спортивных площадок, туннелей и других сооружений, где требуется мощное высокоэффективное освещение.

Параметры контроллеров указаны в табл. 1, схемы включения - на рис. 2 и 3.

Таблица 1. Интегральные контроллеры для LED-драйверов с питанием от переменного тока

Тип	Мощность свето- диода, Вт	Входное напря- жение, В	Регули- ровка мощности	Защита	Корпус	Область применения
SSL152x	до 15	80...276	ШИМ, транзис- торные, тиристорные диммеры	- регулируемая от перегрузки по току,- от понижен- ного напря- жения питания,- тепловая,- от короткого замыкания	DIP-8 SO-14	внутреннее общее и местное освещение
SSL1623PH	до 25	80...276	ШИМ, транзис- торные, тиристорные диммеры		DIP-16	внутреннее общее и местное освещение
SSL1750	до 250	70...276	ШИМ		SO-16	освещение улиц, спортплощадок, автостоянок, тоннелей

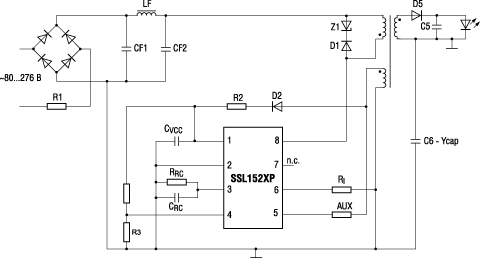

Рис. 2. Типовая схема включения SSL152x

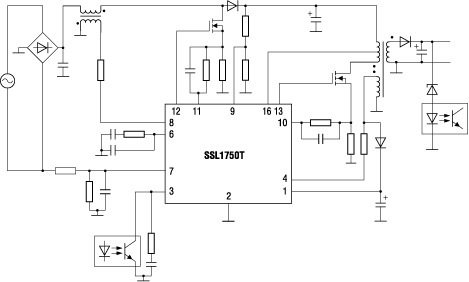

Рис. 3. Типовая схема включения SSL1750Т



Особенности:

• универсальное питание 70...276 В;
• поддержка коррекции коэффициента мощности;
• широкий спектр встроенных цепей защиты;
• соответствует требованиям безопасности/изоляции (UL 1598 класс 2 и IEC60950).

Преимущества:

• высокая энергетическая эффективность - оптимизированное переключение обеспечивает минимум потерь;
• широкий диапазон входных напряжений;
• широкий диапазон выходных токов;
• минимальное число дополнительных внешних компонентов.

Применение:

• внутреннее общее и местное светодиодное освещение (квартиры, офисы);
• наружное светодиодное освещение (улицы, фасады, спортивные сооружения, автомобильные стоянки, туннели);
• промышленное освещение;
• подсветка рекламы и вывесок.

Высокоэффективные решения для драйверов светодиодов с питанием от постоянного тока

UBA3070 (рис. 4) - первый представитель нового поколения универсальных высоковольтных (до 600 В) контроллеров, позволяющий легко создавать высокоэффективные, гибкие и надежные драйверы светодиодной подсветки.





Рис. 4. Внешний вид UBA3070

Решения на данной микросхеме позволяют применять как сверхъяркие, так и яркие светодиоды, и могут использоваться совместно с линейками, содержащими сотни светодиодов.

Особенности:

• подключение больших линеек светодиодов;
• прямое ШИМ- диммирование;
• точное преобразование при помощи импульсного понижающего конвертора.

Преимущества:

• низкая себестоимость изделия;
• высокая надежность и длительный срок службы;
• малое количество внешних элементов.

Применение:

• подсветка ЖК-дисплеев;
• общее светодиодное освещение помещений;
• освещение витрин и вывесок.

Многие современные мобильные устройства (сотовые телефоны, коммуникаторы, КПК) обладают функциями фотографирования и записи видеороликов. При недостаточном освещении необходима дополнительная подсветка сюжета. В фотоаппаратах и видеокамерах для этого применяют, соответственно, газоразрядные вспышки и галогеновые лампы, имеющие габариты и энергопотребление, затрудняющие их использование в мобильных устройствах. Появление сверхъярких светодиодов открыло новые возможности для подсветки. Специально для LED-вспышек, NXP выпускает новый высокоэффективный драйвер SSL3250, требующий всего четырех внешних элементов. Драйвер управляется по шине I²C и может задавать режимы работы светодиода (вспышка, фонарь, индикатор). «Мягкий» старт позволяет избежать перегрузок батареи.

Особенности:

• подключение двух светодиодов;
• внутренний таймер времени вспышки;
• управление по шине I²C.

Преимущества:

• компактность;
• широкий диапазон питающих напряжений (2,7...5,5 В);
• минимальное число внешних элементов;
• КПД до 88%.

Применение:

• портативные устройства с питанием от батареи.
