Журнал "Новости Электроники", номер 7, 2009 год.

Аналогово-цифровые преобразователи для промышленных применений

Константин Староверов
Компания Texas Instruments (TI) выпускает широкий ассортимент аналогово-цифровых преобразователей (АЦП), удовлетворяющих требованиям различных промышленных применений. Значительная часть этих АЦП входит в производственную линейку Burr-Brown. Этот бренд давно стал гарантом качества и точности аналоговых и аналогово-цифровых решений.

Под компактным наименованием «промышленные применения» скрывается множество отраслей промышленности, каждая из которых имеет собственные специфику и особенности. Однако, несмотря на присущие им порой даже контрастные отличия, у них есть и общие особенности. Одна из них заключается в том, что для эффективного управления производственными процессами необходимо применять специальные электронные системы контроля и управления. Такие системы собирают информацию о процессах с помощью датчиков, а для ввода информации с тех датчиков, у которых предусмотрен аналоговый выход, предназначены специальные микросхемы – аналогово-цифровые преобразователи (АЦП). АЦП может быть основан на различных архитектурах, однако в промышленных применениях широкое распространение получили следующие типы преобразователей: сигма-дельта АЦП, АЦП последовательного приближения и конвейерные АЦП. Компания TI предлагает широкий ассортимент таких преобразователей, из которого разработчик сможет выбрать оптимальный по цене и качеству.



Сигма-дельта АЦП

Данные АЦП являются современной альтернативой АЦП интегрирующего типа, от которых они изначально унаследовали отличную стойкость к низкочастотному электрическому шуму, что очень важно для многих промышленных применений. Однако свойственное многим сигма-дельта АЦП невысокое быстродействие, которое в принципе допустимо во многих промышленных измерительных устройствах, с запасом компенсируется высокой разрешающей способностью и высокой линейностью передаточной характеристики. Компания TI предлагает сигма-дельта АЦП с разрешением от 12 до 31 бит. Общие технические характеристики некоторых сигма-дельта АЦП TI представлены в таблице 1. Типичными областями их применения являются контрольно-измерительное оборудование низкого и среднего быстродействия, цифровые аудиосистемы, модули аналогового ввода промышленных контроллеров, системы сбора данных.

Таблица 1. Сигма-дельта АЦП Texas Instruments

Наимено
вание1)
Разреша
ющая способ
ность, бит
Частота дискре
тизации, кГц
Количество входных каналов2)ИнтерфейсВходное напря
жение, В3)
ИОННелиней
ность, %
Потребля
емая мощность, мВт
Корпус
ADS12813141Послед., SPI5Внеш.0,0000612TSSOP-24
ADS12823141Послед., SPI5, PGA (1...64)Внеш.0,0000627TSSOP-28
ADS1672246251Послед.+5Внеш.0,0003350TQFP-64
ADS12582412516Н/8ДПослед., SPI5;±2,5Внеш.0,001540QFN-48
ADS1278241288Д (ОП)Послед., SPI или FSYNC2,5Внеш.0,00160...600TQFP-64
ADS1274241284Д (ОП)Послед., SPI или FSYNC2,5Внеш.0,00130...300TQFP-64
ADS127124105Послед., SPI или FSYNC2,5Внеш.0,001535...100TSSOP-16
ADS125224411Н/1ДПослед.5Внеш.0,001540SOIC-8
ADS125624308Н/4ДПослед., SPI5, PGA (1...64)Внеш.0,00135SSOP-28
ADS125524302Н/1ДПослед., SPI5, PGA (1...64)Внеш.0,00135SSOP-20
ADS125324204Н/4ДПослед.5Внеш.0,00157,5SSOP-16
ADS125424204Н/4ДПослед.5Внеш.0,00154SSOP-20
ADS125124201Н/1ДПослед.5Внеш.0,00157,5SOIC-8
ADS1246242Послед., SPI5; ±2,5Внеш.0,00032,56TSSOP-16
ADS12472423Н/2ДПослед., SPI5; ±2,5Внеш.0,00032,56TSSOP-20
ADS12482427Н/4ДПослед., SPI5; ±2,5Внеш.0,00032,56TSSOP-28
ADS11581612516Н/8ДПослед., SPI5; ±2,5Внеш.0,004542QFN-40
ADS117416524Послед., SPI или FSYNC2,5Внеш.0,0045135HTQFP-64
ADS117816528Послед., SPI или FSYNC2,5Внеш.0,0045245HTQFP-64
ADS1112160,243Н/2ДПослед., I2C2,048, PGA (1...8)Внут.0,010,7MSOP-10, SON-10
ADS1110160,241Н/1ДПослед., I2C2,048, PGA (1...8)Внут.0,010,7SOT23-6
ADS1100160,1281Н/1ДПослед., I2CVDD, PGA (1...8)Внеш.0,01250,3SOT23-6
ADS1000120,1281Н/1ДПослед., I2CVDD, PGA (1...8)Внеш.0,01250,3SOT23-6
Примечания: 1.   Красным цветом выделены новинки, синим – находящиеся в разработке ИС
2. «Н» указывает на то, что приведенное число каналов являются несимметричными, а «Д’» – что дифференциальными. «ОП» отмечает поддержку функции одновременного преобразования нескольких каналов.
3. «PGA» указывает на наличие во входном каскаде АЦП программируемого усилителя. В скобках указан диапазон программирования коэффициента усиления.


Помимо разрешающей способности АЦП различаются быстродействием преобразования, количеством входных каналов и их электрическими характеристиками, интерфейсами управления и вывода результата преобразования, логикой управления преобразованиями, типом корпуса и прочими особенностями. Большинство многоканальных мультиплексированных АЦП могут работать в несимметричном или дифференциальном режиме входов, что повышает гибкость их применения. Например, 24-битный АЦП ADS1258 оснащен мультиплексором, который позволяет подключить ко входу АЦП либо 8 дифференциальных, либо 16 несимметричных сигналов. В состав некоторых АЦП, как, например, ADS1282, входит программируемый усилитель (PGA). Наличие PGA позволяет существенно расширить динамический диапазон АЦП, делая возможной прямую оцифровку слабых сигналов, например, температуры термопар, часто применяемых в промышленных системах контроля. Максимальную гибкость по конфигурации входов представляют оснащенные PGA многоканальные АЦП. Такие АЦП позволяют программно настроить входной диапазон для каждого канала и, за счет этого, напрямую подключиться к различного рода источникам сигналов. Среди представленных в таблице 1 АЦП есть два преобразователя, которые поддерживают одновременное преобразование каналов. Речь идет о ADS1274 и ADS1278. У них вместо мультиплексирования каналов предусмотрены отдельные дельта-сигма модуляторы и фильтры в каждом канале, т.е., по сути, они интегрируют в одном корпусе несколько АЦП с общим интерфейсом управления и вывода данных.

Что касается интерфейса вывода данных, то здесь пользователю доступны все наиболее популярные последовательные интерфейсы: от самого простого, по типу сдвигового регистра, до более продвинутых интерфейсов SPI и I2C. Некоторые АЦП, в том числе ориентированные на цифровые аудиоприменения (например, ADS1274/8), в дополнение к SPI поддерживают опциональный протокол FRAME SYNC (FSYNC).

При совместной работе АЦП с микроконтроллером (МК) наличие последовательного интерфейса позволяет по минимуму расходовать линии ввода-вывода МК. Однако бывают ситуации, когда бюджет свободных линий ввода-вывода жестко ограничен. В таких случаях может помочь наличие у некоторых АЦП порта расширения ввода-вывода. К числу таких АЦП относятся ADS1255/56/58.

Рассмотрим возможности одного из представленных в таблице АЦП – ADS1258 [1] в качестве примера. Данный АЦП предназначен для 24-битного преобразования 16 несимметричных или 8 дифференциальных сигналов с быстродействием до 23,7 кГц/канал (т.е. время оцифровки всех 16 каналов составляет менее 700 мкс). Сигналы могут быть как однополярными, так и двухполярными. Функциональная схема АЦП представлена на рисунке 1.

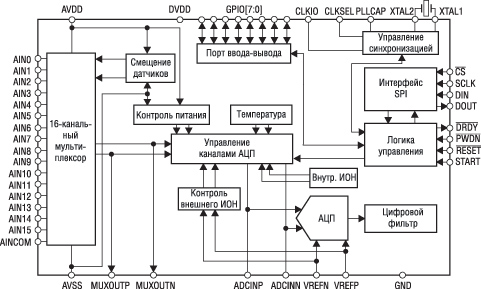

Функциональная схема АЦП ADS1258



Рис. 1. Функциональная схема АЦП ADS1258

Преобразователь интегрирует множество узлов, делающих его применение особенно гибким. Например, на вход АЦП могут быть поданы не только коммутируемые мультиплексором несимметричные и дифференциальные сигналы, но и ряд внутренних сигналов, в том числе напряжение питания, напряжение встроенного датчика температуры и внешнее опорное напряжение. Внутренняя схема коммутации также предусматривает соединение входов АЦП и подключение их к фиксированному уровню. Это позволяет в реальном времени выполнять измерение смещения входа АЦП и в дальнейшем программно компенсировать это смещение. При необходимости входы АЦП и выходы мультиплексора могут быть соединены внешней схемой аналоговой обработки. Интересной особенностью АЦП является наличие у него опциональных источников тока на каждом входе мультиплексора. Величина тока задается программно (1,5 или 24 мкА). Данная возможность позволяет существенно снизить количество внешних компонентов и себестоимость конечного решения в применениях, где реализуются такие функции как, например, опрос резистивных датчиков, аналоговая конфигурация схемы с помощью резисторов и диагностика подключения источников сигнала. ADS1258 содержит собственный ИОН, однако он не служит полноценной заменой внешнему ИОН, так как достижение истинной 24-битной разрешающей способности – это вызов не только схеме АЦП, но и его источнику опорного напряжения. Назначение встроенного ИОН в данном случае – диагностика внешнего опорного напряжения. С его помощью система может судить о качестве работы внешнего ИОН и в случае его ухудшения (исчезновение напряжения или выход за пределы диапазона) – принять соответствующие меры, например, заблокировать выполнение каких-либо функций, влияющих на безопасность применения системы.



АЦП последовательного приближения

АЦП данного типа можно назвать «рабочей лошадкой» в критичных к стоимости системах с разрешающей способностью дискретизации от 8 до 16 бит и частотой дискретизации до 1...5 МГц. Типичные области применения: встраиваемые системы управления, устройства управления электродвигателями, устройства автоматики, робототехника, обработка сигналов в реальном времени, устройства с батарейным питанием. Среди рассматриваемых здесь архитектур АЦП последовательного приближения при прочих равных условиях обеспечивают лучшие значения времени преобразования и энергопотребления. Сведения по некоторым, рекомендованным для использования в промышленных применениях, АЦП последовательного приближения TI представлены в таблице 2.

Таблица 2. АЦП последовательного приближения компании Texas Instruments

Наимено
вание1)
Разреша
ющая способ
ность, бит
Частота дискрети
зации, кГц
Количество входных каналов2)ИнтерфейсВходное напря
жение, В
ИОННелинейн
ость %
SINAD, дБПотребляе
мая мощность, мВт
Корпус
ADS8320161001Н, 1ПДПослед., SPIVREFВнеш.0,012841,95VSSOP-8
ADS8325161001Н, 1ПДПослед., SPIVREFВнеш.0,006912,25VSSOP-8, QFN-8
ADS832116100Послед., SPI±VREFВнеш.0,012845,5VSSOP-8
ADS831716250Послед., SPI±VREFВнеш.0,002289,56VSSOP-8, QFN-8
ADS8326162501Н, 1ПДПослед., SPIVREFВнеш.0,0022916VSSOP-8, QFN-8
ADS851516250Парал., 16 бит±10Внут./ Внеш.0,002292100SSOP-28
ADS851916250Послед., SPI+4; 10 ±3,3; 5; 10Внут./ Внеш.0,002291100SSOP-28
ADS7280141000Послед., SPIVREFВнеш.0,006185,713,7TSSOP-16, QFN-16
ADS7279141000Послед., SPIVREFВнеш.0,006185,715,5TSSOP-16
ADS7883123000Послед., SPIVDDВнеш. (VDD)0,037215SOT23-6
ADS78631220002x2ДПослед., SPI±2,5Внут./ Внеш.0,0037113,5SSOP-24, QFN-24
ADS7230121000Послед., SPIVREFВнеш.0,012273,713,7TSSOP-16, QFN-16
ADS7229121000Послед., SPIVREFВнеш.0,012273,715,5TSSOP-16
ADS795312100016НПослед., SPIVREF (2,5)Внеш.0,02471,312,5TSSOP-38
ADS795212100012НПослед., SPIVREF (2,5)Внеш.0,02471,312,5TSSOP-38
ADS7951121000Послед., SPIVREF (2,5)Внеш.0,02471,312,5TSSOP-30
ADS7950121000Послед., SPIVREF (2,5)Внеш.0,02471,312,5TSSOP-30
ADS7884103000Послед., SPIVDDВнеш. (VDD)0,78161,715SOT23-6
ADS795710100016НПослед., SPIVREF (2,5)Внеш.0,0786012,5TSSOP-38
ADS795610100012НПослед., SPIVREF (2,5)Внеш.0,0786012,5TSSOP-38
ADS7955101000Послед., SPIVREF (2,5)Внеш.0,0786012,5TSSOP-30
ADS7954101000Послед., SPIVREF (2,5)Внеш.0,0786012,5TSSOP-30
ADS788583000Послед., SPIVDDВнеш. (VDD)0,15649,815SOT23-6
ADS79618100016НПослед., SPIVREF (2,5)Внеш.0,1124912,5TSSOP-38
ADS79608100012НПослед., SPIVREF (2,5)Внеш.0,1124912,5TSSOP-38
ADS795981000Послед., SPIVREF (2,5)Внеш.0,1124912,5TSSOP-30
ADS795881000Послед., SPIVREF (2,5)Внеш.0,1124912,5TSSOP-30
Примечания:
1. Красным цветом выделены новинки.
2. «Н» указывает на то, что приведенное число каналов являются несимметричными, «Д» – дифференциальными, а «ПД» – псевдодифференциальными.

Весомая часть этой таблицы занята семейством многоканальных 8...12-битных микромощных АЦП ADS79xx [2]. Данные АЦП характеризуются частотой дискретизации до 1 МГц, частотой синхронизации последовательного интерфейса до 20 МГц, напряжением питания 2,7...5,5 В и типичным потреблением 14,5 мкВт. На рисунке 2 представлена функциональная схема преобразователей ADS79xx.



Функциональная схема АЦП ADS79xx



Рис. 2. Функциональная схема АЦП ADS79xx

На рисунке видно, что выход мультиплексора и вход АЦП внутренне не соединены, а выведены на отдельные выводы. Это позволяет включить между этими выводами дополнительную схему аналоговой обработки, например, программируемый усилитель. В таком случае, для программирования усиления могут быть задействованы имеющиеся у ADS79xx линии ввода-вывода общего назначения. Логикой управления микросхем поддерживаются три режима задания очередности преобразования каналов. В ручном режиме подлежащий очередному преобразованию канал задается программно. В первом автоматическом режиме соблюдается запрограммированная заранее очередность преобразования каналов, а во втором – преобразования выполняются в очередности от канала 0 до заданного предварительно последнего канала. Еще одной полезной особенностью рассматриваемых АЦП является интеграция в них блока сравнения результата преобразования каждого канала с двумя программируемыми порогами (нижний и верхний пороги). Результат сравнения можно опросить не только программно, но и аппаратно. Для этого нужно задействовать альтернативные функции линий ввода-вывода как выходов блока сравнения. Если такой выход соединить со входом внешнего прерывания МК, можно добиться быстродействующего реагирования на события, способные повлиять на надежность или безопасность работы системы, например, на перегрев, перегрузку, перенапряжение, недопустимое снижение напряжения, физическое вмешательство и т.п. К числу других альтернативных функций линий ввода-вывода относятся: вход управления включением/отключением, позволяющий снизить потребление ИС до 1 мкА, и вход задания диапазона преобразования (2,5 или 5,0 В). Для программирования ИС используется популярный интерфейс SPI.



Конвейерные АЦП

У таких АЦП процесс преобразования разбит на стадии. За выполнение каждой стадии отвечают независящие друг от друга, но синхронизированные между собой ступени конвейера. Благодаря этому новое преобразование можно начать сразу после освобождения первой ступени конвейера, не дожидаясь завершения всего преобразования. В результате конвейерные АЦП достигают высокой производительности преобразований (от единиц мегагерц до единиц гигагерц), но время преобразования при этом ограничивается, так как любой конвейер привносит запаздывание. Конвейерные АЦП используются в применениях, где требуется высокое быстродействие оцифровки данных, в том числе, в лабораторном контрольно-измерительном оборудовании (осциллографы, анализаторы спектра), диагностическом оборудовании, оцифровке видеосигналов, средствах связи, телекоммуникационных системах. Компания TI выпускает множество конвейерных АЦП с производительностью оцифровки от 1 до 550 МГц и разрешающей способностью от 8 до 16 бит. Полный перечень выпускаемых TI конвейерных АЦП, а также других типов АЦП, можно получить по ссылке http://dataconverter.ti.com/.



Заключение

Ассортимент АЦП TI, выполненных по различным архитектурам, с различной конфигурацией, с заложенными в них идеями и подходами по достижению различного соотношения рабочих характеристик и функциональных возможностей, дает возможность подобрать идеальное изделие для использования в электронных системах промышленного назначения с учетом соответствия каждому конкретному набору требований. Подбор такого изделия можно упростить, если воспользоваться параметрическим поиском, доступным по ссылке dataconverter.ti.com. Кроме того, TI предлагает бесплатную программу ADCPro (www.ti.com/adcpro), которая позволяет оценить работу АЦП при поступлении на его вход виртуального сигнала. Источником такого сигнала может служить либо виртуальный функциональный генератор, либо файл с данными. Данная программа также может взаимодействовать с выпускающимися TI оценочными наборами АЦП.



Литература

1. 16-Channel, 24-Bit Analog-to-Digital Converter ADS1258//Datasheet, lit. num. SBAS297E, Texas Instruments, June 2005 (revised October 2007). – 51 p.

2. 12/10/8-Bit, 1 MSPS, 16/ 12/ 8/ 4-Channel, Single-Ended, MicroPower, Serial Interface ADCs ADS7950, ADS7951, ADS7952, ADS7953, ADS7954, ADS7955, ADS7956, ADS7957, ADS7958, ADS7959, ADS7960, ADS7961//Datasheet, lit. num. SLAS605, Texas Instruments, June 2008. – 44 p.

3. ADS1672EVM and ADS1672EVM-PDK//User’s Guide, lit. num. SBAU147, Texas Instruments, March 2009. – 34 p.

Получение технической информации, заказ образцов, поставка - e-mail: analog.vesti@compel.ru



PLUG&PLAY

Пример применения:

В качестве примера рассмотрим применение сигма-дельта АЦП ADS1672. Данный преобразователь примечателен тем, что при 24-битной разрешающей способности он обладает несвойственным для традиционной сигма-дельта архитектуры быстродействием – частота дискретизации может достигать 625 кГц. Типичными областями применения такого АЦП являются автоматическое испытательное оборудование, контрольно-измерительные системы, средства вибродиагностики, гидролокационное оборудование и др. Представленная на рисунке 3 схема включения этого АЦП является частью оценочного набора ADS1672EVM [3].

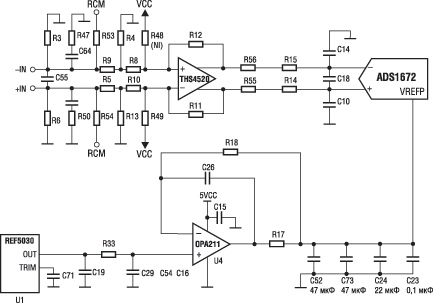

Аналоговый тракт схемы включения ADS1672



Рис. 3. Аналоговый тракт схемы включения ADS1672

В этой схеме входной каскад АЦП дополнен широкополосным полностью дифференциальным усилителем THS4520. Выбор этого усилителя обусловлен его скоростью нарастания напряжения (570 В/мкс), временем установления (7 нс до уровня напряжения с отклонением 0,1%), низким шумом (2 нВ/Гц) и малым гармоническим искажениям (HD3 [100 кГц] = 123 dBc). Непосредственно на входах подключения внешнего дифференциального сигнала –IN/+IN предусмотрены согласовывающие резисторы (R3 = R6 = 49,9 Ом). Помимо этих компонентов, обязательными на входе усилителя являются резисторы R8, R10 (383 Ом) и конденсатор С55 (750 пФ). Остальные элементы являются опциональными. В частности, резисторы R53, R54 могут использоваться при необходимости смещения дифференциальных входов усилителя фиксированным напряжением. Между выходом усилителя и входом АЦП установлена RC-цепь (R56, R15, C18, R55 и R14), которая функционирует в качестве сглаживающего фильтра первого порядка (частота излома АЧХ 10,6 МГц). Конденсаторы С10, С14 – опциональные. Входы опорного напряжения ADS1672 содержат динамически изменяющуюся емкостную нагрузку, поэтому прямое подключение к внешнему ИОН приведет к существенному ухудшению результирующих характеристик преобразования. Данная особенность обуславливает наличие в схеме буферного усилителя внешнего опорного напряжения. Здесь, напряжение 3-вольтового ИОН REF5030 поступает сначала на вход схемы, выполненной на ОУ OPA211 (U4), а с её выхода – на вход опорного напряжения АЦП. Данная схема, помимо буферизации, выполняет функцию фильтрации опорного напряжения. Это необходимо для того, чтобы шумовая составляющая в опорном напряжении была намного меньше собственного шума АЦП и, как следствие, не влияла на результат преобразования. Конденсаторы С23, С24 устанавливаются как можно ближе ко входу опорного напряжения АЦП, а благодаря их совместной работе с ОУ OPA211 достигается установление опорного напряжения с точностью ±1/2 м.з.р. за 50 нс, что вполне приемлемо, если учесть, что частота коммутации конденсатора на входе опорного напряжения составляет 20 МГц. Также необходимо обратить внимание, что для наглядности на схеме не показаны элементы обработки питания, цифровой тракт и прочие вспомогательные элементы. Подробную схему включения АЦП ADS1672 можно найти в [3].
