Журнал "Новости Электроники", номер 8, 2009 год.

Процессорный модуль RCM5700 для систем безопасности и управления

Олег Пушкарев (КОМПЭЛ)
На процесорные модули с Ethernet-интерфейсом и Wi-Fi-модемом производства компании Rabbit следует обратить самое пристальное внимание разработчикам комплексных систем безопасности производственных и торговых помещений. В предлагаемой статье рассматриваются модули RCM5700 и RCM5600W.



При построении современных систем безопасности и управления часто используется существующая сетевая инфраструктура, например каналы Ethernet и RS232/485, для взаимодействия различных узлов (рис. 1).

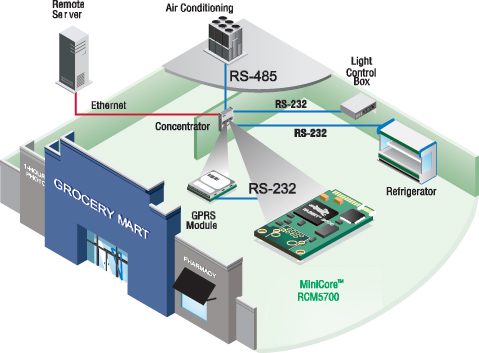

Пример использования модуля RCM5700 в интеллектуальной системе управления супермаркетом



Рис. 1. Пример использования модуля RCM5700
 в интеллектуальной системе управления супермаркетом

Линейка процессорных модулей MiniCore компании Rabbit (входит в группу компаний Digi) включает в себя модули RCM5700 c Ethernet-интерфейсом (рис. 2, табл. 1) и RCM5600W (рис. 3) с интегрированным Wi-Fi-модемом, поддерживающим стандарты 802.11.b/g.

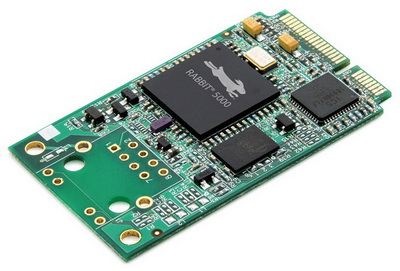

Процессорный модуль RCM5700



Рис. 2. Процессорный модуль RCM5700

Модули позволяют загружать и выполнять приложение пользователя, написанное на языке С. Программирование модуля облегчается наличием сотен примеров и набора библиотек, свободно доступных с сайта Rabbit. На написание первой программы «Hello World!» даже у инженера средней квалификации уйдет не более 20 минут, а уже через пару часов разработчик сможет передавать свои данные по сети Ethernet.

Таблица 1. Технические характеристики RCM5700

Параметр Значение
Микропроцессор Rabbit® 5000 (50 МГц)
Последовательная Flash-память программ 1 MБ
Оперативная память SRAM 128 кБ
Резервная батарея Контакты для внешней батареи для поддержки RTC
Порты ввода-вывода До 35 цифровых линий I/0 c возможностью альтернативной конфигурации
Последовательные порты 6 высокоскоростных конфигурируемых портов (CMOS-compatible): 6 асинхронных (с поддержкой IrDA) 4 тактируемых последовательных канала SPI (2 как SDLC/HDL) 1 тактируемый последовательный порт (программирование)
Скорость последовательных портов Максимальная асинхронная скорость = CLK/8
Часы реального времени Есть
Таймеры Десять 8-битных таймеров (6 каскадно наращиваемых). Один 10-битный таймер с 2-мя регистрами совпадения. Один 16-битный таймер с 4 выходными и 8 установочными регистрами
Watchdog/Supervisor Есть
Выход ШИМ 4-канальный синхронный ШИМ с 10-битным счетчиком или 4 канала с 16-битным счетчиком
Захват 2 канала захвата могут использоваться для измерения временных характеристик входных сигналов с различных выводов
Квадратурный декодер 2 канала
Питание 3,15 В (мин.) – 3,45 В (макс.) 3,3 В тип. 70 мА @ 3.3 В без Ethernet 200 mA @ 3.3 В при работе Ethernet
Рабочая температура -30°...55°C
Разъемы Краевой 52-контактный разъем (mini PCI Express socket)
Размеры 30х51х10 мм

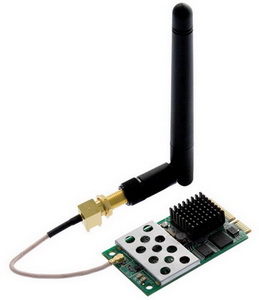

Процессорный модуль RCM5600W



 Рис. 3. Процессорный модуль RCM5600W

Модуль RCM5700 может выступать центральным процессорным узлом в различных узлах систем безопасности, коммуникационных приложений, промышленной телеметрии, а также использоваться для управления в реальном масштабе времени. Миниатюрные размеры модуля упрощают его интеграцию в конечное устройство. Размеры модуля составляют всего лишь 30x51x10 мм (формат mini PCI Express). Rabbit планирует в будущем также представить взаимозаменяемые модели с поддержкой ZigBee и USB.

Модуль RCM5700 совместим на уровне конструктивного исполнения и назначения выводов с модулем RCM5600W, что позволяет разработчикам выбирать требуемый вариант сетевого подключения (Ethernet или Wi-Fi) для своего конечного продукта. RCM5700 построен на основе процессора Rabbit 5000 (50 МГц) и содержит 1 МБ флэш-памяти; 128 кБ SRAM, 35 линий цифрового ввода-вывода общего назначения (GPIO) и шесть последовательных портов.

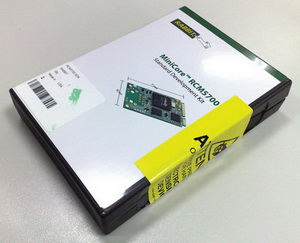

Недорогой комплект разработчика RCM5700 SDK (рис. 4) позволяет в сжатые сроки создать прототип будущего изделия.



Комплект разработчика RCM5700 SDK



Рис. 4. Комплект разработчика RCM5700 SDK

Для разработки встраиваемых пользовательских приложений бесплатно предоставляется среда разработки и большое количество дополнительных библиотек Dynamic C, облегчающих создание конечного изделия (mC/OS-II real-time operating system, point-to-point protocol (PPP), FAT file system, RabbitWeb и др.). Разрабатываемое приложение загружается в память модуля через интерфейс USB и может отлаживаться непосредственно в конечном изделии. Отладочный набор включает в себя также макетную плату, на которой можно распаять дополнительные узлы и создать полноценный прототип конечного изделия. Производитель не скрывает схемы своего устройства, вы можете загрузить ее с сайта Rabbit. С практической точки зрения, данный документ может быть полезен разработчикам, как своеобразный референс-дизайн отдельных узов Ethernet-устройства, например, здесь можно «подсмотреть» организацию питания или цепи согласования c физической линией.

 Получение технической информации, заказ образцов, поставка - e-mail: wireless.vesti@compel.ru
