Журнал "Новости Электроники", номер 11, 2009 год.

Отечественные модули на микроконтроллерах Piccolo≥ и Delfino≥ компании Texas Instruments

Владимир Бродин, Игорь Булатов (Терраэлектроника)
В статье представлены встраиваемые модули TE-TMX320F28027 и TE-TMS320F28335 компании Терраэлектроника, выполненные на основе сигнальных микроконтроллеров Texas Instruments. Первый модуль реализует возможности самого бюджетного из 32-разрядных микроконтроллеров компании. Второй модуль предоставляет разработчику преимущества сигнального микроконтроллера с процессорным ядром, работающим на частотах до 150═МГц и имеющего сопроцессор арифметики с плавающей точкой. Оба модуля являются завершенными решениями, готовыми для установки в изделия.

Современные технологии микроэлектроники существенно снизили цены и увеличили возможности 32-разрядных микроконтроллеров. Ниша этих микроконтроллеров быстро расширяется, с одной стороны - в направлении бюджетных приложений, с другой - в направлении все более высокопроизводительных и дорогостоящих моделей. В последнее время увеличение функциональных возможностей микроконтроллеров привело к качественному скачку, и появился новый класс этих микросхем - 32-разрядные сигнальные микроконтроллеры. Эти приборы соединяют производительное ядро, быстро выполняющее операции типа умножение/аккумулирование, с развитым набором периферийных модулей, в числе которых АЦП, блоки формирования ШИМ-сигналов, последовательные интерфейсы.

Компания Texas Instruments недавно представила на рынок две модели сигнальных микроконтроллеров- TMX320F28027 из бюджетного семейства PiccoloTM и TMS320F28335 из семейства DelfinoTM. Последний является высокопроизводительным устройством с процессорным ядром, работающим на частотах до 150 МГц и имеющим сопроцессор арифметики с плавающей точкой.

Микроконтроллер TMX320F28027 интегрирует на кристалле процессорное ядро C28x с тактовой частотой 60 МГц и выполнением 32-разрядных MAC-операций за один цикл, 64 кбайта флэш-памяти программ, 12 кбайт RAM-памяти, 12-разрядный АЦП (13 каналов), интерфейсы UART, SPI, I2C, 32-разрядный таймер, блок ШИМ (8 каналов, разрешение 150 ps). Структурная схема микроконтроллера TMX320F28027 приведена на рис. 1.



Структура сигнальных микроконтроллеров PiccoloTM



Рис. 1. Структура сигнальных микроконтроллеров PiccoloTM

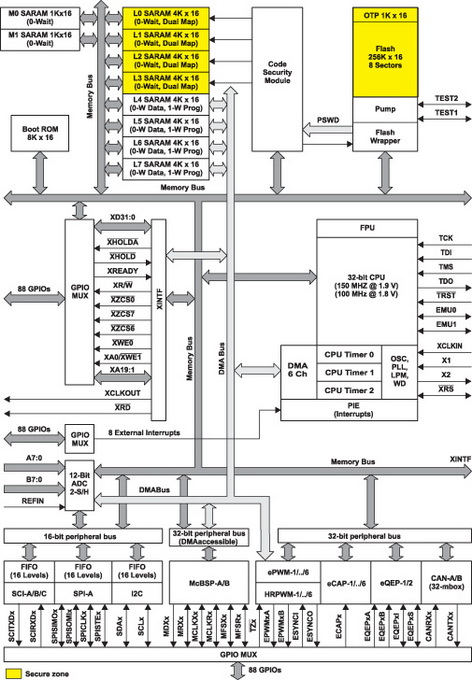

Структура микроконтроллера TMS320F28335 (рис. 2) включает ядро C28x+FPU с тактовой частотой 150 МГц и сопроцессором арифметики с плавающей точкой, 512 кбайт флэш-памяти программ, 68 кбайт RAM-памяти, 12-разрядный АЦП (16 каналов), 3х UART, SPI, I2C, 2х CAN, блок ШИМ.



Структура микроконтроллера TMS320F28335 DelfinoTM



Рис. 2. Структура микроконтроллера TMS320F28335 DelfinoTM

Компания «Терраэлектроника» в рамках программы создания собственных микроконтроллерных средств разработала на основе микроконтроллеров PiccoloTM и DelfinoTM встраиваемые модули TE-TMX320F28027 и TE-TMS320F28335. При реализации программы проектируются многоцелевого средства, способные функционировать в разном качестве в составе различных конфигураций аппаратуры. Основные типы применения модулей следующие:

1. Встраиваемый модуль на основе 32-разрядного сигнального микроконтроллера с оптимальным набором интерфейсов, являющийся ядром системы обработки сигналов и управления целевого устройства;

2. Компонент с функциями отладки при макетировании встраиваемых систем. Наличие интерфейса разъема JTAG позволяет модифицировать и отлаживать программу модуля, уже встроенного в изделие;

3. Учебно-демонстрационное средство для освоения 32-разрядных микроконтроллеров. Небольшая цена, доступность всех портов микроконтроллера на контактных площадках, расширяемый набор демопрограмм являются весомыми аргументами для выбора модулей TE-ххх в качестве платформы для перехода на современные производительные микроконтроллеры.

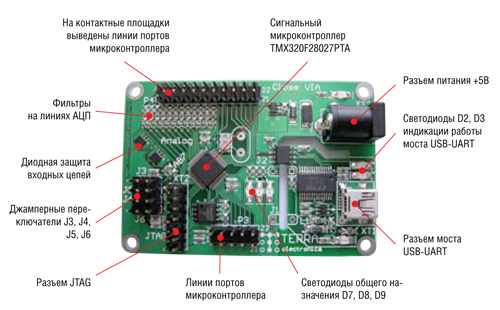

Встраиваемый модуль TE-TMX320F28027 разработан компанией Терраэлектроника на базе сигнального микроконтроллера TMX320F28027 PiccoloTM. На плате модуля (рис. 3.) установлены:



Размещение элементов на верхней стороне платы TE-TMX320F28027



Рис. 3. Размещение элементов на верхней стороне платы TE-TMX320F28027

Порты микроконтроллера (32 линии) выведены на контактные площадки, на которых доступны интерфейсы UART, SPI, I2C, а также входы АЦП. В отверстия этих контактных площадок можно установить штыревые разъемы для подключения плат расширения.

Модуль ориентирован на использование в промышленных системах управления: восемь линий портов микроконтроллера имеют защиту от статики, мост USB-UART гальванически развязан от микроконтроллерного ядра. Кроме того, на плате реализован воздушный защитный барьер моста USB-UART.

Модуль TE-TMX320F28027 реализует оптимальный для многих приложений набор функций, опираясь на преимущества самого бюджетного 32-разрядного сигнального микроконтроллера от Texas Instruments.

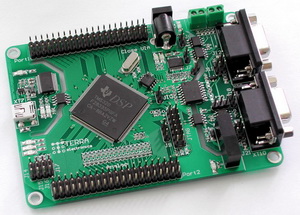

Встраиваемый модуль TE-TMS320F28335 разработан компанией Терраэлектроника на базе сигнального микроконтроллера TMS320F28335 DelfinoTM. На плате модуля (рис. 4.) установлены:



Размещение элементов на верхней стороне платы TE-TMS320F28335



Рис. 4. Размещение элементов на верхней стороне платы TE-TMS320F28335

Порты микроконтроллера (88 линий) и входы АЦП (16 линий) выведены на контактные площадки, на которых доступны также интерфейсы UART, SPI, I2C, CAN.

Модуль ориентирован на использование в промышленных системах управления: восемь линий портов микроконтроллера имеют защиту от статики; четыре линии портов, а также мост USB-UART, интерфейсы RS-485 и CAN имеют гальваническую развязку.

Проверенная схемотехника ядра встраиваемой системы, оптимизированная топология платы с воздушным барьером, наличие защиты и гальванической развязки входных и выходных цепей позволяют использовать модуль TE-TMS320F28335 как на этапе разработки, так и в составе серийной промышленной системы управления.

Для работы с модулями TE-TMX320F28027 и TE-TMS320F28335 мы рекомендуем использовать бюджетный эмулятор TMS320-JTAG-USB (XDS100) от компании OLIMEX. Полный комплект аппаратного и программного обеспечения (Code Composer Studio for C2000 с лицензией) предоставляет набор BH-USB-200-BNDL компании Blackhawk.

Приобрести модули TE-TMX320F28027 и TE-TMS320F28335, схемные эмуляторы и другие средства отладки, получить техническую информацию и консультации можно в компании Терраэлектроника (www.terraelectronica.ru).

Получение технической информации, заказ образцов, поставка - e-mail: info@terraelectronica.ru
