Микросхемы управления зарядом аккумуляторов компании ON Semiconductor

Михаил Чигарев (КОМПЭЛ)
В статье описываются основные типы аккумуляторов и микросхемы компании ON Semiconductor, такие как MC33340/42, NCP1835B, NCP349/60, для контроля заряда аккумуляторов и защиты от перенапряжения.

Интегральные схемы управления питанием от ON Semiconductor (ONS) уже хорошо известны отечественным разработчикам. Это AC/DC-преобразователи и ШИМ-контроллеры, корректоры коэффициента мощности, DC/DC-преобразователи и, конечно, линейные регуляторы. Однако практически ни одно портативное устройство не может обойтись без аккумулятора и, соответственно, без микросхем для его заряда и защиты. Компания ONS имеет в линейке продукции ряд решений для управления зарядом аккумуляторов, которые традиционно для ONS сочетают достаточную функциональность с невысокой стоимостью и простотой применения.



Основные типы применяемых аккумуляторов

В современной электронике наиболее распространены NiCd/NiMH и Li-Ion/Li-Pol аккумуляторы. Каждый из них обладает своими преимуществами и недостатками. Никель-кадмиевые (NiCd) аккумуляторы дешевы, а также имеют самое большое количество циклов разряда/заряда и большое значение нагрузочного тока. Основными недостатками являются: высокий саморазряд, а также «эффект памяти», который приводит к частичной потере емкости при частом заряде не до конца разряженного аккумулятора.

Никель-металлогидридные (NiMH) аккумуляторы - это попытка устранения недостатков NiCd, в частности «эффекта памяти». Данные аккумуляторы менее критичны к заряду после неполной разрядки и практически в два раза превосходят NiCd по величине удельной емкости. Не обошлось и без потерь, NiMH аккумуляторы обладают меньшим числом циклов разряд/заряд и более высоким саморазрядом по сравнению с NiCd.

Литий-ионные (Li-Ion) аккумуляторы обладают самой высокой плотностью энергии, что позволяет им превосходить другие типы аккумуляторов по величине емкости при тех же габаритных размерах. Низкий саморазряд и отсутствие «эффекта памяти» делают этот тип аккумуляторов неприхотливым в использовании. Однако для обеспечения безопасности использования литий-ионные аккумуляторы требуют применения технологий и конструктивных решений (полиолефиновые пористые пленки для изоляции положительного и отрицательного электродов, наличие терморезистора и предохранительного клапана для сброса избыточного давления), которые приводят к увеличению стоимости аккумуляторов на основе лития по сравнению с другими элементами питания.

Литий-полимерные (Li-Pol) аккумуляторы - это попытка решить проблему безопасности аккумуляторов на основе лития путем использования твердого сухого электролита вместо электролита в виде геля в Li-Ion. Такое решение позволяет получить схожие с Li-Ion аккумуляторами характеристики при меньшей стоимости. Помимо повышенной безопасности, использование твердого электролита позволяет уменьшить толщину аккумулятора (до 1,5 мм). Единственным недостатком по сравнению с Li-Ion аккумуляторами является менее широкий диапазон рабочих температур, в частности Li-Pol аккумуляторы не рекомендуется заряжать при минусовых температурах.



MC33340/42 - контроль заряда NiCd и NiMH аккумуляторов

В современных портативных приложениях требуется максимально быстрый заряд аккумулятора, предотвращение перезаряда, максимальный срок службы и предотвращение потери емкости. MC33340 и MC33342 - контроллеры заряда от ON Semiconductor, которые сочетают в себе все, что необходимо для быстрого заряда и защиты NiCd и NiMH аккумуляторов.

Контроллеры МС33340/42 реализуют:

Данные контроллеры в сочетании с внешним линейным или импульсным преобразователем образуют законченную систему для зарядки аккумуляторов. Пример такой зарядной схемы с использованием классического стабилизатора LM317 показан на рис. 1.

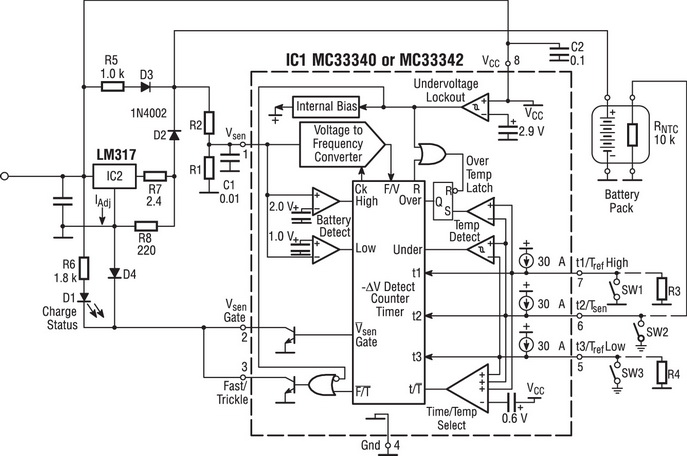

Схема включения MC33340 и MC33342



Рис. 1. Схема включения MC33340 и MC33342

LM317 в данной схеме работает как стабилизированный источник тока с установкой зарядного тока резистором R7:

Ichg(fast) = (Vref + IadjR8)/R7. Ток капельной подзарядки устанавливается резистором R5:

Ichg(trickle) = (Vin - Vf(D3) - Vbatt)/R5. Делитель R2/R1 должен быть рассчитан таким образом, чтобы при полном заряде аккумулятора на входе Vsen было меньше 2 В:

R2 = R1(Vbatt/Vsen - 1).

С помощью выводов t1, t2, t3 трехбитной логикой (ключами на схеме) устанавливается либо время заряда 71...283 мин, либо верхний и нижний пределы детектирования температуры.

На основе представленной схемы компания ON Semiconductor предлагает отладочные платы MC33340EVB и MC33342EVB.



NCP1835B - микросхема для заряда Li-Ion и Li-Pol аккумуляторов

Литиевые аккумуляторы требуют высокой стабильности зарядного напряжения, например, для аккумулятора LIR14500 от компании EEMB зарядное напряжение должно находиться в пределах 4,2±0,05 В. Для заряда аккумуляторов на основе лития ONS предлагает полностью интегрированное решение - NCP1835B. Это микросхема заряда с линейным регулятором, профилем заряда CCCV (constant current, constant voltage) и зарядным током 30...300 мА. Питание NCP1835B может осуществляться либо от стандартного AC/DC-адаптера, либо от USB-порта. Вариант схемы включения представлен на рис. 2.

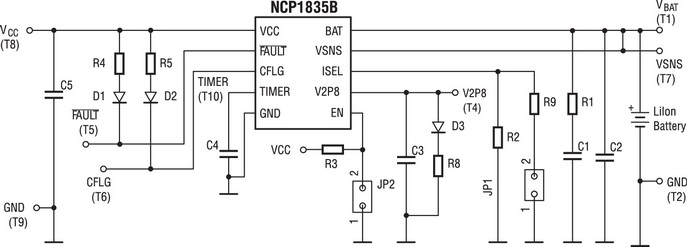

Схема для отладки NCP1835B



Рис. 2. Схема для отладки NCP1835B

Основные характеристики:



NCP349 и NCP360 - защита
от перенапряжения с интегрированным
MOSFET-транзистором

Еще одним важным моментом в системах заряда аккумуляторов является защита от превышения допустимого входного напряжения. Решения, предлагаемые ONS, отключают выход от целевой схемы в случае присутствия на входе недопустимого напряжения.

NCP349 - новинка от ONS, которая защищает от перенапряжения по входу до 28 В. Микросхема отключает выход при превышении верхнего порога входным напряжением или если нижний порог не достигнут. Также предусмотрен выход FLAG# для сигнализации перенапряжения на входе. Типовая схема применения показана на рис. 3.

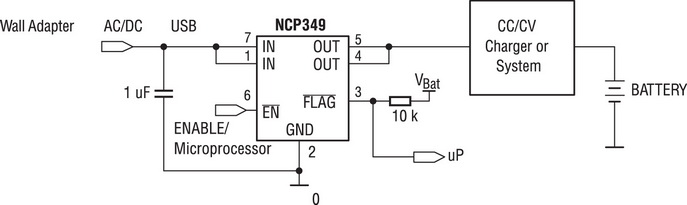

Схема применения NCP349



Рис. 3. Схема применения NCP349

Данная микросхема доступна с различными нижними (2,95 и 3,25 В) и верхними (5,68; 6,02; 6,4; 6,85 В) порогами срабатывания, которые закодированы в наименовании. NCP360 обладает такой же функциональностью, что и NCP349, за исключением максимального напряжения на входе: 20 В.



Заключение

Компания ON Semiconductor по сравнению с конкурентами обладает не очень широкой линейкой микросхем для заряда аккумуляторов. Однако представленные решения в своем сегменте характеризуются конкурентоспособными характеристиками и ценой, а также простотой применения.
