Журнал "Новости Электроники", номер 7, 2010 год.

DC/DC-преобразователи SupIRBuck поколения Gen2 в распределенных системах электропитания

Андрей Никитин (г. Минск)
В статье рассматриваются вопросы применения синхронных понижающих DC/DC-преобразователей компании International Rectifier в распределенных системах электропитания. Особое внимание уделяется новым микросхемам поколения Gen2: сериям IR383x, IR384x и IR387x, которые позволяют значительно уменьшить площадь, занимаемую на печатной плате.

Одна из основных тенденций развития рынка источников вторичных ИП заключается в росте популярности распределенных систем электропитания, которые могут быть построены двумя способами: по централизованному (сосредоточенному) или по децентрализованному (распределенному) принципу.

Сосредоточенная архитектура предполагает использование AC/DC-конвертора, преобразовывающего сетевое напряжение переменного тока в первичное напряжение постоянного тока, которое затем подается на изолированные DC/DC-конверторы для получения более низких (вторичных) напряжений, обеспечивающих питание функциональных плат необходимыми номиналами напряжений и токов. Подобная архитектура электропитания используется при компактном размещении крупных конструктивных единиц (стоек, блоков и т.п.), образующих систему.

Если же система электропитания разнесена в пространстве, то имеет место распределенная архитектура электропитания. Вторичные DC/DC-конверторы, устанавливаемые в непосредственной близости от нагрузки, получили название PoL DC/DC-конверторы (Point of Load - точка нагрузки). Варианты современных архитектур распределенного электропитания, использующих PoL-конверторы, представлены на рисунке 1.



Распределенные архитектуры систем электропитания, использующие DC/DC-конверторы Point-of-Load

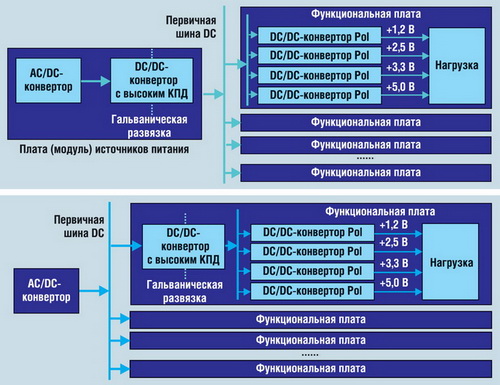

Рис. 1. Распределенные архитектуры систем электропитания, использующие DC/DC-конверторы Point-of-Load

Распределенные системы электропитания дают возможность устанавливать DC/DC-преобразователи вместе с другими компонентами на печатных платах.

Централизованная система, как правило, предполагает использование заказных источников питания, что увеличивает время разработки конечного изделия. Любые изменения технических требований влекут за собой изменения в конструкции изделия. После каждой доработки (переработки) необходимо вновь получить все необходимые сертификаты (по безопасности, по помехам и др.) от соответствующих организаций. Распределенные системы позволяют уменьшить время разработки конечного изделия.

Распределенная система, как правило, более эффективна, так как можно выбрать DC/DC-преобразователь с оптимальными параметрами для каждой печатной платы на этапе ее разработки.

Поскольку распределенные системы минимизируют связи между ИП и нагрузкой, в том числе и паразитные, то обеспечивается более высокое качество переходных процессов, чем в централизованной системе электропитания.

Модернизация систем распределенного питания осуществляется заменой локальных DC/DC-преобразователей. Расширение или перестройка централизованной системы таким же образом могут оказаться физически невозможными, так как трассировка печатных плат, расположение и число компонентов могут быть недостаточными для увеличения мощности или числа номиналов выходных напряжений.



Семейство SupIRBuck
DC/DC-преобразователей Point-of-Load компании IR

Строго говоря, термин «Point-of-Load» определяет описанный выше способ применения DC/DC-преобразователей, а не их конкретный класс. Однако многие производители выделяют из своей продукции линейки устройств, максимально соответствующие требованиям данных приложений.

Компания International Rectifier предлагает следующие компоненты для построения преобразователей PoL:

В статье [1] уже рассматривались микросхемы семейства SupIRBuck, поэтому имеет смысл уделить внимание новинкам компании IR в этом классе электронных приборов - микросхемам поколения Gen2, которые были анонсированы в текущем году.

В таблице 1 представлены микросхемы этого семейства. Причем серии IR380x, IR381x и IR382x относятся к первому поколению преобразователей SupIRBuck (поколение Gen1), а семейства IR383x, IR384x и IR387x - к Gen2.

Таблица 1. Технические характеристики DC/DC-преобразователей семейства SupIRBuck
Изделие Входное
напряжение, В
Выходное
напряжение, В
Выходной ток, А Частота
коммутации, кГц
Функции
мин. мах. мин. макс. макс. мин. макс. OCP OTP Pre-Bias Soft Start EN Tracking Pgood
IR3800M 2,5 21 0,6 12 12 600   Есть Есть Есть Есть
IR3801M 2,5 21 0,6 12 7 600   Есть Есть Есть Есть
IR3802M 2,5 21 0,6 12 4 600   Есть Есть Есть Есть
IR3800AM 2,5 21 0,6 12 14 300   Есть Есть Есть Есть
IR3801AM 2,5 21 0,6 12 9 300   Есть Есть Есть Есть
IR3802AM 2,5 21 0,6 12 6 300   Есть Есть Есть Есть
IR3810M 2,5 21 0,6 12 12 600   Есть Есть Есть Есть   Есть
IR3811M 2,5 21 0,6 12 7 600   Есть Есть Есть Есть   Есть
IR3812M 2,5 21 0,6 12 4 600   Есть Есть Есть Есть   Есть
IR3820M 2,5 21 0,6 12 12 600   Есть Есть Есть Есть     Есть
IR3821M 2,5 21 0,6 12 7 600   Есть Есть Есть Есть     Есть
IR3822M 2,5 21 0,6 12 4 600   Есть Есть Есть Есть     Есть
IR3820AM 2,5 21 0,6 12 14 300   Есть Есть Есть Есть     Есть
IR3821AM 2,5 21 0,6 12 9 300   Есть Есть Есть Есть     Есть
IR3822AM 2,5 21 0,6 12 6 300   Есть Есть Есть Есть     Есть
IR3831M 1,5 16 0,7 0,9*Vin 8 250 1500 Есть Есть Есть Есть Есть Есть Есть
IR3831WM 1,5 16 0,7 0,9*Vin 8 250 1500 Есть Есть Есть Есть Есть Есть Есть
IR3832WM 1,5 16 0,7 0,9*Vin 4 250 1500 Есть Есть Есть Есть Есть Есть Есть
IR3840AM 1,5 21 0,7 0,9*Vin 14 250 1000 Есть Есть Есть Есть Есть   Есть
IR3840M 1,5 16 0,7 0,9*Vin 12 250 1500 Есть Есть Есть Есть Есть   Есть
IR3840WM 1,5 16 0,7 0,9*Vin 12 250 1500 Есть Есть Есть Есть Есть   Есть
IR3841M 1,5 16 0,7 0,9*Vin 8 250 1500 Есть Есть Есть Есть Есть   Есть
IR3841WM 1,5 16 0,7 0,9*Vin 8 250 1500 Есть Есть Есть Есть Есть   Есть
IR3842AM 1,5 21 0,7 0,9*Vin 6 250 1200 Есть Есть Есть Есть Есть   Есть
IR3842M 1,5 16 0,7 0,9*Vin 4 250 1500 Есть Есть Есть Есть Есть   Есть
IR3842WM 1,5 16 0,7 0,9*Vin 4 250 1500 Есть Есть Есть Есть Есть   Есть
IR3843AM 1,5 21 0,7 0,9*Vin 3 250 1200 Есть Есть Есть Есть Есть   Есть
IR3843WM 1,5 16 0,7 0,9*Vin 2 250 1500 Есть Есть Есть Есть Есть   Есть
IR3870M 3,0 26 0,5 12 10   1000 Есть Есть Есть Есть Есть   Есть
IR3876M 3,0 21 0,5 12 12   1000 Есть Есть Есть Есть Есть   Есть

Все рассматриваемые микросхемы имеют средства защиты (блокировки) при превышении максимально допустимого тока в нагрузке (OCP) и при перегревании кристалла (OTP). Кроме того, в них реализована функция плавного старта (Soft Start) с возможностью задания его продолжительности, а также возможность монотонного запуска в условиях предварительно-смещенной нагрузки (Pre-Bias).

Помимо этого, в микросхемах IR381x и IR383x реализована дополнительная функция следящего управления выходным напряжением (Tracking), а в микросхемах IR382x, IR383x и IR384x - функция мониторинга выходного напряжения (PGood). Микросхемы IR383x и IR384x имеют также вход разрешения работы микросхемы (En).

Микросхемы IR383x следует рассматривать как дальнейшее развитие IR381x, а микросхемы IR384x - как дальнейшее развитие IR382x. Рассмотрим основные различия микросхем поколения Gen2 от микросхем поколения Gen1:

Рассмотрим отличия микросхем с различными суффиксами. Микросхемы IR38xxAM являются изделиями с повышенным максимальным входным напряжением и более высоким максимальным током нагрузки (по сравнению с аналогичными микросхемами IR38xxM и IR38xxWM). Максимальная частота коммутации (как уже отмечалось) несколько ниже, чем у остальных изделий. Микросхемы IR38xxM и IR38xxWM являются базовыми изделиями. Обладая функциональными возможностями, аналогичными IR38xxAM, они рассчитаны на меньшие токи нагрузки и меньший диапазон входных напряжений, но имеют более высокую частоту коммутации. Различия между микросхемами IR38xxM и IR38xxWM - в значении ряда электрических параметров (при прочих равных условиях потери мощности в IR38xxWM несколько ниже).

Микросхемы IR3843AM и IR3843WM прототипов в первом поколении не имеют. Они дополняют линейку преобразователей SupIRBuck в части микросхем с относительно небольшими токами нагрузки, повышая коэффициент полезного действия и снижая потери мощности по сравнению с другими микросхемами в аналогичных условиях.

Микросхемы IR3870M (рис. 2) и IR3876M также не имеют прототипов в изделиях поколения Gen1. Данные микросхемы предназначены для работы в более широком диапазоне входных напряжений с большими токами в нагрузке.



Схема подключения IR3870M

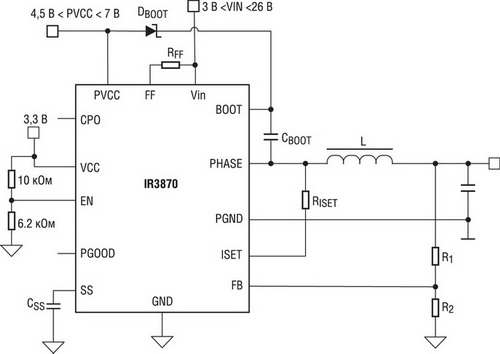

Рис. 2. Схема подключения IR3870M

Рассмотрим более подробно внутреннюю схему и функциональное оснащение микросхем IR383x, IR384x, IR387x на примере устройства IR3840A (рис. 3).



Блок-диаграмма IR3840AM

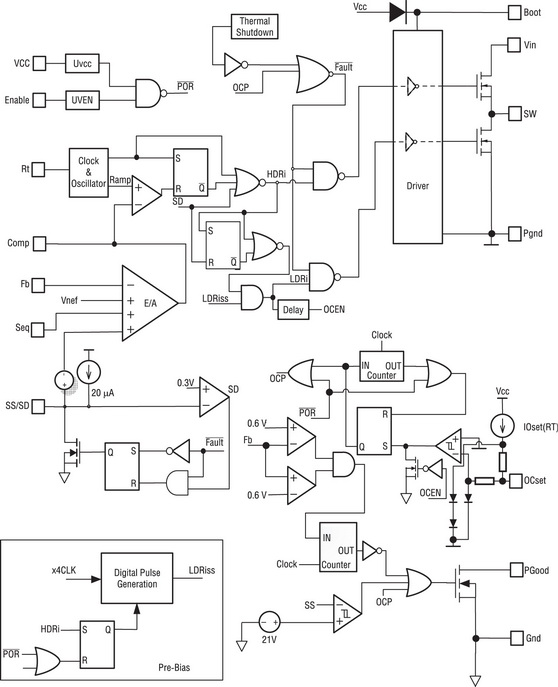

Рис. 3. Блок-диаграмма IR3840AM



Микросхема использует схему ШИМ-контроллера с управлением по напряжению для обеспечения помехоустойчивости и облегчения выбора номиналов внешних индуктивностей и конденсаторов. В качестве токосъемного резистора устройство использует сопротивление открытого канала нижнего транзистора, что позволяет повысить КПД преобразователя и уменьшить число внешних элементов обвязки микросхемы. Также IR3840A содержит два MOSFET-транзистора, выполненных по технологии HEXFET с низким значением сопротивления открытого канала.



Плавный старт (Soft Start)

IR3840A имеет регулируемый режим плавного старта для контроля скорости нарастания выходного напряжения и ограничения пускового тока во время старта. Последовательность плавного старта запускается после того, как значения напряжений на выводах Vcc и Enable превышают свои пороговые значения и генерируют сигнал POR (Power On Ready).



Управление включением/отключением (Shutdown)

IR3840A может быть принудительно выключен, если подать напряжение ниже 1 В на вывод Enable или ниже 0,3 В на вывод SS. Режим Shutdown выключает верхний и нижний драйверы.



Защита от перегрузки по току (OCP)

Значение тока нагрузки определяется падением напряжения на сопротивлении открытого канала нижнего транзистора. Порог срабатывания защиты по току задается значением внешнего резистора, подключенного между выводом OCset и SW. Через этот резистор течет ток внутреннего источника тока (IOCset). Когда нижний транзистор включен, и через него течет ток нагрузки IL, напряжение на выводе OCset будет равно:

IR3840A определяет режим перегрузки по току, когда напряжение VOCset падает ниже значения 0 В.



Защита от перегрева (OTP)

Защита от перегрева реализована внутри микросхемы. Типовое значение верхней границы температуры равно 140°С. При достижении температурой этого порога, внутренняя схема выключает оба транзистора понижающего преобразователя и разряжает внешний конденсатор, подключенный к выводу SS. Микросхема автоматически перезапускается после того, как температура станет на 20°С ниже уровня срабатывания.



Мониторинг выходного напряжения (PGOOD)

IR3840A непрерывно контролирует напряжение на выводе Fb. Это напряжение подается на компаратор с верхним и нижним уровнем срабатывания равными 0,805 и 0,595 В, соответственно. В результате, напряжение на выводе PGood установлено, когда напряжение на выводе Fb находится между этими значениями. Вывод PGood - вывод с открытым коллектором, поэтому его необходимо дополнительно подтягивать к питанию.



Запуск в условиях предварительно-смещенной
нагрузки (Pre-Bias)

Синхронный выпрямитель работает в противофазе коммутатору, и при подаче питания он шунтирует остаточное напряжение на нагрузке через дроссель выходного LC-фильтра. Поэтому выходное напряжение будет иметь рывки. Чтобы этого не допустить, осуществляется блокировка работы синхронного выпрямителя до включения в работу коммутатора. Это происходит с учетом временной диаграммы плавного старта.



Заключение

Импульсные DC/DC-пре­образователи SupIRBuck являются одним из наиболее динамично развивающихся направлений в номенклатуре компании IR - первые микросхемы этого семейства были анонсированы в ноябре 2007 года, а в настоящее время линейка этих преобразователей насчитывает 30 изделий (в том числе 15 микросхем второго поколения, выпущенных на рынок в течение последнего года). Необходимо отметить, что помимо микросхем компания IR предлагает широкий спектр демонстрационных плат, способствующих ускорению освоения конкретной модели преобразователя и определенной области их применения.

Получение технической информации, заказ образцов, поставка - e-mail: power.vesti@compel.ru
