Журнал "Новости Электроники", номер 7, 2008 год.Модули ZigBee от STMicroelectronics
Илья Лосиков (STMicroelectronics)ZigBee-модули SPZB250 и SPZB260 являются органичным дополнением линейки продуктов компании STMicroelectronics в диапазоне 2.4 ГГц. Первый из них содержит микроконтроллер, второй предназначен для работы с внешним микроконтроллером.
Модули SPZB250 и SPZB260 представляют собой оптимизированное по стоимости и энергопотреблению законченное решение, которое позволяет разработчикам добавить функции беспроводной связи практически к любым электронным устройствам. Ключевые области применения - датчики, системы дистанционного управления, сетевые шлюзы и т.п. Исключая необходимость ведения долгих и затратных разработок в области беспроводной связи, модули позволяют упростить проектирование устройств и сократить время выхода изделия на рынок, что немаловажно в этой динамично развивающейся отрасли.
Изделие включает в себя радиочасть, минимальный набор пассивных компонентов и антенну, все это в формате компактного встраиваемого модуля. Основа модуля - либо система на кристалле SN250 (с интегрированным микроконтроллером), либо сетевой ZigBee/802.15.4-сопроцессор SN260 (для использования с внешним микроконтроллером). Оба чипа включают в себя ZigBee-стэк EmberZNet (от компании Ember) позволяющий создать устойчивую и надежную сеть с мэш-топологией для любых типов устройств. Внешний вид устройств показан на рис. 1, блок-схемы - на рис. 2.

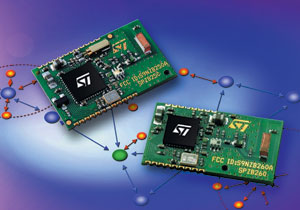

Рис. 1. Внешний вид SPZB250 и SPZB260

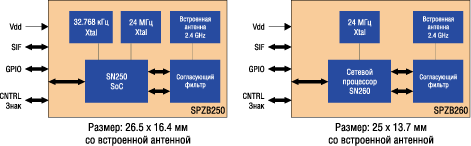

Рис. 2. Блок-схемы модулей SPZB250 и SPZB260
Основные характеристики:
- Всемирная совместимость в диапазоне 2,4 ГГц,
- Компактный размер и низкое потребление,
- Встроенный генератор и антенна,
- Выходная мощность 3 дБм (5 дБм в режиме Boost Mode),
- Общее питание (диапазон от 2,1 В до 3,6 В),
- Совместимость со стандартами FCC и CE,
- Температурный диапазон: от -40 до 85°C,
- Для SPZB250 - поддержка 17 GPIO с выбором между UART, I2C, SPI, ADC.
Ключевые особенности:
- Модули полностью перепрограммируемые,
- SPZB260 позволяет использовать любой микроконтроллер (от 8 до 32 бит) в зависимости от требований приложения и удобства использования средств разработки,
- SPZB250 предоставляет законченное беспроводное решение для ZigBee-сетей, способное работать как координатор, роутер или конечное устройство. Широкий спектр поддерживаемых интерфейсов ввода/вывода позволяет сопрягать модуль с любыми датчиками и периферийными устройствами.
Типовые приложения
Технология ZigBee находит применение в таких областях, как:
- Сети беспроводных датчиков,
- Дистанционное управление,
- Охранные системы,
- «Умный дом»,
- Медицинское, спортивное оборудование,
- Активные RFID-метки,
- Технология M2M.
Средства разработки
Продукт полностью совместим со средствами разработки и отладки компании Ember.
Коды для заказа модулей представлены в табл. 1.
Таблица 1. Коды для заказа ZigBee-модулей| Код | Описание |
|---|---|
| SPZB250 | ZigBee-модуль с SN250 |
| SPZB260 | ZigBee-модуль с SN260 |
