Журнал "Новости Электроники", номер 17, 2008 год.

Мощные светодиоды компании Hongli Optoelectronics

Андрей Никитин (Rainbow Technologies)
В последние годы с европейскими и американскими производителями высокотехнологичной светодиодной продукции активно конкурируют компании из Юго-Восточной Азии. Китайская компания Hongli Optoelectronic производит мощные светодиоды от 0,5 до 30 Вт.



Среди сотен компаний, специализирующихся на производстве светодиодной продукции, далеко не последнее место занимают азиатские производители. Одним из них является корпорация Hongli Optoelectronics, основанная в 1998 году в городе Гуанджоу (Китай). Динамичное развитие позволило фирме быстро занять заметное место на азиатском рынке оптоэлектроники, и сегодня она предлагает широкий ассортимент высококачественной светодиодной продукции. Годовая производительность компании - более 60 миллионов светодиодов. Достижение высокого качества продукции обеспечивается применением современного оборудования, отлаженным технологическим процессом и высокой подготовкой персонала, что отражается полученными сертификатами ISO9001, ISO9002 и QS9000.

Номенклатура выпускаемой продукции широка: мощные светодиоды, выводные светодиоды и светодиоды для поверхностного монтажа, светодиоды типа «пиранья», светодиодные модули и изделия для декоративной подсветки, светодиодные балласты и контроллеры. В данной статье речь пойдет о мощных светодиодах компании Hongli Optoelectronic.

Определим основные характеристики светодиодов

Световые или фотометрические параметры характеризуются световым потоком и силой света. Световой поток - количество излучаемой энергии, протекающей через единицу площади за единицу времени. Единица измерения светового потока - люмен (лм). Величина светового потока характеризует излучающий источник, и ее нельзя увеличить никакими оптическими системами. Действие этих систем может лишь сводиться к перераспределению светового потока в пространстве, например, большей концентрации его по некоторым избранным направлениям. Сила света - это световой поток, приходящийся на единицу телесного угла, в пределах которого он распространяется. То есть сила света характеризует восприятие источника света наблюдателем. Таким образом, для тех светодиодов, которые выполняют в основном индикаторные функции, главной потребительской характеристикой является именно сила света. Для мощных светодиодов световой поток является более подходящей оценкой произведенного света при сравнении различных источников света.

Для оценочного пересчета силы света в световой поток используют следующий метод:

1. Зная плоский угол свечения светодиода q (двойной угол половинной яркости), указанный производителем, определяем телесный угол: Ω=2π (1 - cos(q/2)).

2. Вычисляем световой поток: F = Iv ╢ Ω, где Iv - сила света светодиода.

Спектральные или колометрические параметры светодиодов характеризуют длиной волны, координатами цветности и цветовой температурой. Длина волны используется для характеристики цвета монохромного («не белого») светодиода. Различают пиковую и доминирующую длину волны. Доминирующая длина волны - это, по существу, цвет, фактически воспринимаемый человеческим глазом. Пиковая длина волны - это длина волны максимальной спектральной интенсивности. Пиковое значение легко определить, и поэтому оно является наиболее частым параметром, указываемым изготовителями светодиодов. Цветовые координаты характеризуют цвет по диаграмме цветности, принятой Международной комиссией по освещению (CIE) в 1931 году (см. рис. 1 в статье Евгения Звонарева о мощных светодиодах в этом номере журнала).

Цветовые координаты используются главным образом для характеристики оттенков излучения светодиодов белого цвета и при бинировании светодиодов. Оттенки излучения белых светодиодов также характеризуют цветовой температурой (измеряется в градусах Кельвина). Не углубляясь в теорию отметим, что определяют, как правило, теплый или мягкий белый (Warm White) с цветовой температурой от 2000 до 3500°К, натуральный белый (Natural White) с температурой от 3500 до 4500°К и холодный или чистый белый (Cool White) с цветовой температурой 4500°К и выше. Меньшая цветовая температура соответствует желтоватым оттенкам белого, характерного для ламп накаливания, а большая - голубоватым оттенкам люминесцентных ламп.

Угловые характеристики светодиодов характеризуются главным образом диаграммой пространственного распределения света или углом излучения q. Эти параметры характеризуют не столько источник света сам по себе, сколько параметры линзы, которая установлена на светодиоде. Для мощных светодиодов используются следующие типы линз:

Типовые диаграммы пространственного распределения света представлены на рисунке 1.



Диаграммы пространственного распределения света

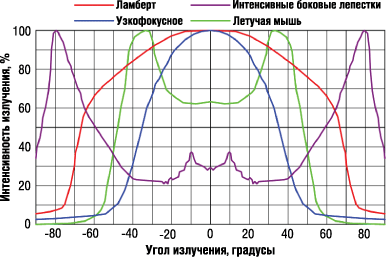

Рис. 1. Диаграммы пространственного распределения света

Рассмотрим параметры, характеризующие эффективность применения мощных светодиодов в задачах освещения. Главным параметром является светоотдача, то есть, отношение светового потока к входной мощности (люмен/Ватт). К примеру, для ламп накаливания этот показатель равен 10...15 лм/Вт, для люминесцентных 70-100 лм/Вт. Для белых светодиодов этот параметр лежит в пределах от 30 до 70 лм/Вт, хотя у отдельных производителей это соотношение достигает значения 100 и более. Понятно, что цифра «100 и более» выглядит привлекательнее, чем 30 или 70, но здесь имеет смысл задуматься и о таком параметре, как «люмен на доллар», то есть, сколько будет стоить единица света. С этой точки зрения пиковые значения светоотдачи, достигнутые ведущими производителями, становятся менее привлекательными. Они отражают тенденцию развития мощных полупроводниковых источников света, которые во временной перспективе после массового освоения должны быть поддержаны лучшими ценовыми параметрами готовой продукции.

В товарной линейке Hongli Optoelectronic присутствуют светодиоды мощностью 0,5; 1; 3; 5; 10; 20 и 30 Вт. Их характеристики приведены в таблицах 1...5.

Таблица 1. Параметры светодиодов мощностью 0,5 Вт
Модель Цвет Длина волны,
l, нм, Tc, °K
Световой поток Отно-
шение
лм/Вт
Прямое напряжение Угол,
2q (°)
Fv, лм @ 150 мА Vf, В @ 150 мА
min max min max
ERLQHEA1 красный 620 10,7 23,5 34,2 2,0 2,8 140
EYLBHEA1 желтый 590 10,7 23,5 34,2 2,0 2,8 140
EBC2HEA1 синий 470 3,8 8,2 12,0 3,0 3,6 140
EGNJHEA1 зеленый 525 23,5 34,9 58,4 3,0 3,6 140
EWC2HEA3 белый (хол.) 6000К 23,5 34,9 58,4 3,0 3,6 140
Таблица 2. Параметры светодиодов мощностью 1 Вт
Модель Цвет Длина волны,
l, нм, Tc, °K
Световой поток Отно-
шение
лм/Вт
Прямое напряжение Угол,
2q (°)
Fv, лм @ 350 мА Vf, В @ 350 мА
min max min max
ERLR1EA1 красный 620 30,6 45,3 38,0 2,0 2,8 140
EYLA1EA1 желтый 590 23,5 34,9 29,2 2,0 2,8 140
EBN11EA1 синий 470 8,2 18,1 13,2 3,0 3,6 140
EGNH1EA1 зеленый 525 51,7 76,6 64,2 3,0 3,6 140
EWC11EA1 белый (тепл.) 3200К 34,9 59,8 47,4 3,0 3,6 140
EWJ41EA3 белый (хол.) 6000К 45,3 67,2 56,3 3,0 3,6 140
Таблица 3. Параметры светодиодов мощностью 3 Вт
Модель Цвет Длина волны,
l, нм, Tc, °K
Световой поток Отно-
шение
лм/Вт
Прямое напряжение Угол,
2q (°)
Fv, лм @ 800 мА Vf, В @ 800 мА
min max min max
ERER3EE1 красный 620 51,7 76,6 21,4 2,0 2,8 140
EYLA3EE1 желтый 590 39,8 67,2 17,8 2,0 2,8 140
EBC83EA1 синий 470 18,1 30,6 8,1 3,2 4,0 140
EGNH3EE1 зеленый 525 99,7 113,6 35,6 3,0 3,8 140
EWJ73EA3 белый (хол.) 6000К 87,4 129,5 36,2 3,2 4,0 140
Таблица 4. Параметры светодиодов мощностью 5 Вт
Модель Цвет Длина волны,
l, нм, Tc, °K
Световой поток Отно-
шение
лм/Вт
Прямое напряжение Угол,
2q (°)
Fv, лм @ 1200 мА Vf, В @ 1200 мА
min max min max
ERER3EE1 красный 620 65,0 80,0 14,5 2,0 2,8 140
EYEA5EG1 желтый 590 110,0 140,0 25,0 2,0 2,8 140
EBN15EG1 синий 470 23,5 34,9 5,8 3,2 4,0 140
EGNH5EG1 зеленый 525 168,2 249,6 41,8 3,0 3,8 140
EWJ85EA1 белый (хол.) 6000К 144,7 218,9 36,4 3,2 4,0 140
Таблица 5. Параметры светодиодов мощностью 10, 20 и 30 Вт
Модель Можность,
Вт
Цветовая
температура,
Tc, °K
Световой поток, Fv, лм Отно-
шение
лм/Вт
Прямое
напряжение,
Vf, В
Прямой
ток,
If, A
Угол,
2q (°)
min max
HL-PWD3AH1 10 5000...7000 300 450 37,5 10,0 1,4 140
HL-PWD3CK1 20 5000...7000 700 850 38,8 15,0 1,4 140
HL-PWD3EL1 30 5000...7000 850 1110 32,7 24,0 1,4 140

Как мы видим, минимальные и максимальные значения интенсивности могут существенно отличаться, однако следует иметь в виду, что при заказе продукции можно указать конкретный бин.

Бинирование - это автоматическая сортировка светодиодов по таким параметрам как световой поток, длина волны (для цветных) или цветовая температура (для белых светодиодов), реже по величине прямого падения напряжения. Следует иметь в виду, что стоимость бинов различна - понятно, что цена бина с максимальным световым потоком будет велика, поскольку для выполнения такого заказа потребуется сортировка большей партии светодиодов.

Какие технические решения и технологии при производстве мощных светодиодов использует Hongli Optoelectronics для достижения высоких пользовательских характеристик?

Во-первых, используются многокристальные конструкции (то есть, в одном корпусе установлено несколько параллельно включенных светодиодов), что позволяют повысить ток и суммарную мощность устройства, а, следовательно, и световой поток, без снижения срока службы (при условии эффективного теплоотвода).

Во-вторых, использование конструкций светодиодов, обеспечивающих качественный теплоотвод. Известно, что необходимо максимально приблизить подложку, на которой закреплены кристаллы, к теплоотводящей поверхности. Технология СОВ (chip-on-board), которую использует компания Hongli Optoelectronics, является на данный момент одной из самых перспективных.

Рассмотрим основные преимущества применения мощных светодиодов для освещения.

Несмотря на вышеперечисленные плюсы, есть объективные факторы, сдерживающие применение светодиодов в качестве средств освещения. Главная причина - высокая цена. Отношение люмен/доллар для обычной лампы накаливания - приблизительно 1000. А мощные светодиоды в настоящее время могут достигать лишь отношения 20...40 люменов на доллар.

Высокая цена является главным аргументом против использования светодиодов в качестве источников освещения в жилом секторе. Перспектива будущей экономии средств на обслуживание и электроэнергию не представляется в этом случае убедительной. В то же время промышленный и коммерческий секторы, где сегодня в основном применяется люминесцентное освещение, наоборот, заинтересованы в приобретении более экономичных и долговечных источников света высокой эффективности. Деятельность этих секторов в большей степени ориентирована на перспективу, поэтому снижение расходов на обслуживание, безопасность и низкие энергозатраты имеют первостепенное значение.
