1.4. Концентрация электронов и дырок в собственном полупроводнике

Напомним, что полупроводник называется собственным, если в нем отсутствуют донорные и акцепторные примеси. В этом случае электроны появляются в зоне проводимости только за счет теплового заброса из валентной зоны, тогда n = p (рис. 1.5).

Рис. 1.5. Заброс из валентной зоны

При отсутствии внешних воздействий (освещение, электрическое поле и т.д.) будем обозначать концентрации свободных электронов и дырок с индексом нуль, то есть n₀ и p₀ соответственно. При n₀ = p₀ из (1.14) получаем:

   (1.15)

Напомним, что значком n_i принято обозначать концентрацию собственных носителей заряда в зоне проводимости и в валентной зоне. Для расчета N_C и N_V используется формула (1.11). Как следует из соотношения (1.15), концентрация собственных носителей определяется в основном температурой и шириной запрещенной зоны полупроводника. На рисунке 1.6 представлена зависимость концентрации собственных носителей от температуры для наиболее распространенных полупроводников - кремния, германия, арсенида и фосфида галлия. Видно, что при изменении ширины запрещенной зоны в диапазоне от 0,6 эВ для германия до 2,8 эВ для фосфида галлия собственная концентрация n_i при комнатной температуре изменяется от значения 10¹³ см^-3 до 10¹ см^-3.

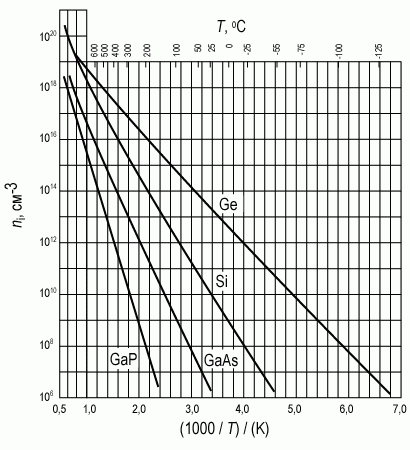

Рис. 1.6. Зависимость концентрации собственных носителей от температуры для наиболее распространенных полупроводников - кремния, германия, арсенида и фосфида галлия [2, 5]
