9.1. Условные обозначения и классификация отечественных полупроводниковых приборов

Рассмотрим на примере ОСТ 11.336.919-81 "Приборы полупроводниковые. Система условных обозначений" систему обозначений полупроводниковых приборов, которая состоит из 5 элементов. В основу системы обозначения положен буквенно-цифровой код.

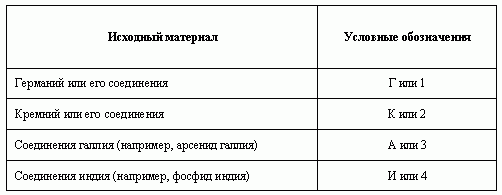

Первый элемент. Первый элемент (буква или цифра) обозначает исходный полупроводниковый материал, на базе которого создан полупроводниковый прибор. Для приборов общегражданского применения используются 4 буквы Г, К, А и И, являющиеся начальными буквами в названии полупроводника или полупроводникового соединения. Для приборов специального применения (более высокие требования при испытаниях, например выше температура,) вместо этих букв используются цифры от 1 до 4. В таблице 6 приведены обозначения для первого элемента.

Таблица 6

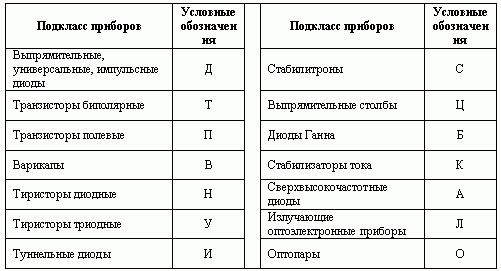

Второй элемент. Второй элемент (буква) обозначает подкласс полупроводниковых приборов. Обычно буква выбирается из названия прибора, как первая буква названия (табл. 7)

Таблица 7

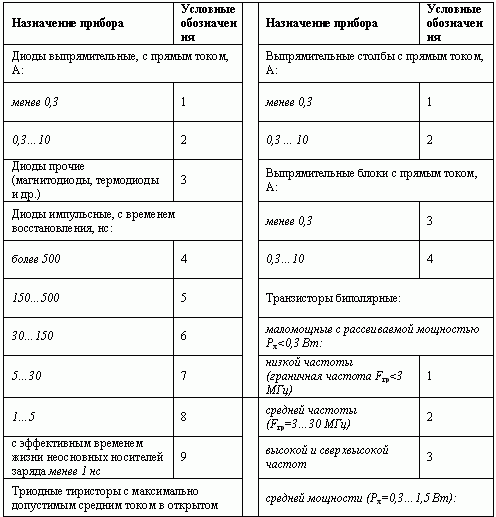

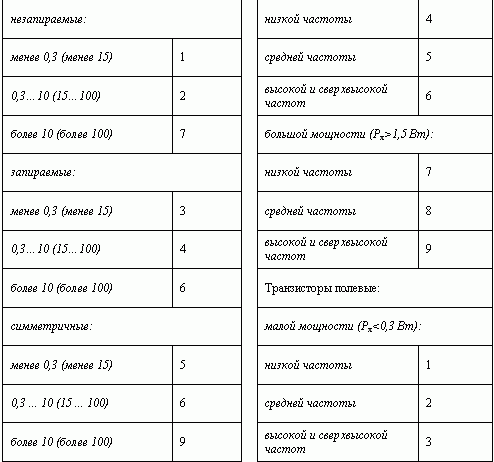

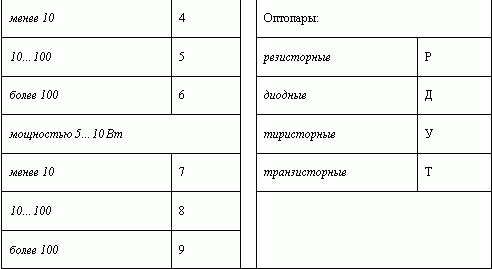

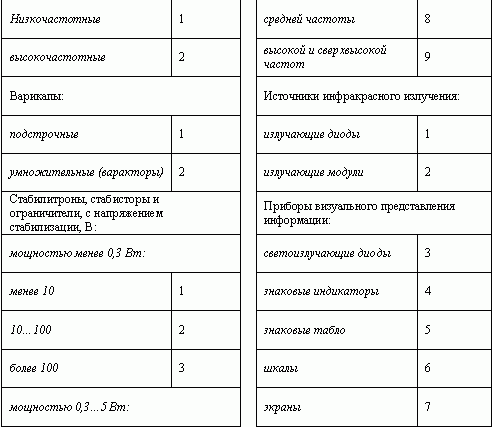

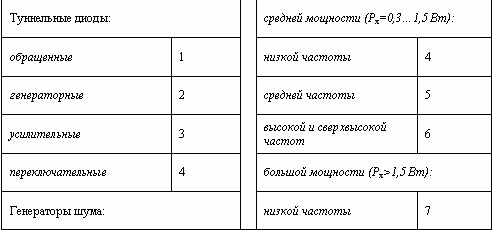

Третий элемент. Третий элемент (цифра) в обозначении полупроводниковых приборов, определяет основные функциональные возможности прибора. У различных подклассов приборов наиболее характерные эксплутационные параметры (функциональные возможности) различные. Для транзисторов - это рабочая частота и рассеиваемая мощность, для выпрямительных диодов - максимальное значение прямого тока, для стабилитронов - напряжение стабилизации и рассеиваемая мощность, для тиристоров - значение тока в открытом состоянии. В таблице 8 приведены значения цифр в третьем элементе условных обозначений для различного класса полупроводниковых приборов.

Таблица 8

Четвертый элемент. Четвертый элемент (2 либо 3 цифры) означает порядковый номер технологической разработки и изменяется от 01 до 999.

Пятый элемент. Пятый элемент (буква) в буквенно-цифровом коде системы условных обозначений указывает разбраковку по отдельным параметрам приборов, изготовленных в единой технологии. Для обозначения используются заглавные буквы русского алфавита от А до Я, кроме З, О, Ч, Ы, Ш, Щ, Я, схожих по написанию с цифрами.
