5.13. Биполярный транзистор в схеме с общим эмиттером

Схема включения биполярного транзистора с общим эмиттером приведена на рисунке 5.15:

Характеристики транзистора в этом режиме будут отличаться от характеристик в режиме с общей базой. В транзисторе, включенном по схеме с общим эмиттером, имеет место усиление не только по напряжению, но и по току. Входными параметрами для схемы с общим эмиттером будут ток базы I_б, и напряжение на коллекторе U_к, а выходными характеристиками будут ток коллектора I_к и напряжение на эмиттере U_э.

Ранее при анализе биполярного транзистора в схеме с общей базой была получена связь между током коллектора и током эмиттера в следующем виде:

В схеме с общим эмиттером (в соответствии с первым законом Кирхгофа) .

после перегруппирования сомножителей получаем:

   (5.30)

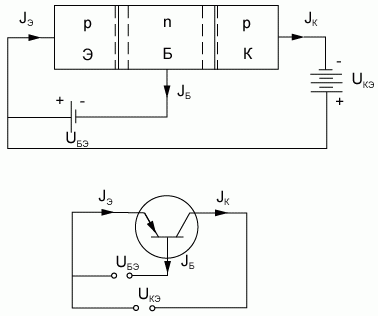

Рис. 5.15. Схема включения транзистора с общим эмиттером

Коэффициент α/(1-α) перед сомножителем I_б показывает, как изменяется ток коллектора I_к при единичном изменении тока базы I_б. Он называется коэффициентом усиления по току биполярного транзистора в схеме с общим эмиттером. Обозначим этот коэффициент значком β.

   (5.31)

Поскольку величина коэффициента передачи α близка к единице (α < 1), то из уравнения (5.31) следует, что коэффициент усиления β будет существенно больше единицы (β >> 1). При значениях коэффициента передачи α = 0,98÷0,99 коэффициент усиления будет лежать в диапазоне β = 50÷100.

С учетом (5.31), а также I_к0^* = I_к0/(1-α) выражение (5.30) можно переписать в виде:

   (5.32)

где I_к0^* = (1+β)I_к0 - тепловой ток отдельно взятого p-n перехода, который много больше теплового тока коллектора I_к0, а величина r_к определяется как r_к^* = r_к/(1+β).

Продифференцировав уравнение (5.32) по току базы I_б, получаем β = ΔI_к/ΔI_б. Отсюда следует, что коэффициент усиления β показывает, во сколько раз изменяется ток коллектора I_к при изменении тока базы I_б.

Для характеристики величины β как функции параметров биполярного транзистора вспомним, что коэффициент передачи эмиттерного тока определяется как α = γ·κ, где . Следовательно, . Для величины β было получено значение: β = α/(1-α). Поскольку W/L << 1, а γ ≈ 1, получаем:

   (5.33)

На рисунке 5.16а приведены вольт-амперные характеристики биполярного транзистора, включенного по схеме с общим эмиттером с током базы, как параметром кривых. Сравнивая эти характеристики с аналогичными характеристиками для биполярного транзистора в схеме с общей базой, можно видеть, что они качественно подобны.

Проанализируем, почему малые изменения тока базы I_б вызывают значительные изменения коллекторного тока I_к. Значение коэффициента β, существенно большее единицы, означает, что коэффициент передачи α близок к единице. В этом случае коллекторный ток близок к эмиттерному току, а ток базы (по физической природе рекомбинационный) существенно меньше и коллекторного и эмиттерного тока. При значении коэффициента α = 0,99 из 100 дырок, инжектированных через эмиттерный переход, 99 экстрагируются через коллекторный переход, и лишь одна прорекомбинирует с электронами в базе и даст вклад в базовый ток.

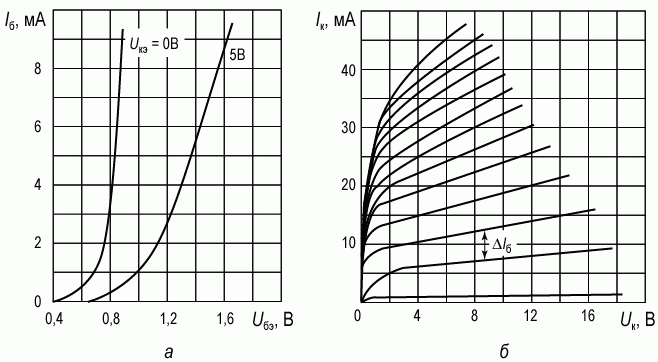

Рис. 5.16. Вольт-амперные характеристики биполярного транзистора КТ215В, включенного по схеме с общим эмиттером [24, 29]:
а) входные характеристики; б) выходные характеристики

Увеличение базового тока в два раза (должны прорекомбинировать две дырки) вызовет в два раза большую инжекцию через эмиттерный переход (должно инжектироваться 200 дырок) и соответственно экстракцию через коллекторный (экстрагируется 198 дырок). Таким образом, малое изменение базового тока, например, с 5 до 10 мкА, вызывает большие изменения коллекторного тока, соответственно с 500 мкА до 1000 мкА.
