Твердотельная электроника. Учебное пособие.
5.3. Формулы Молла - Эберса
Формулы Молла - Эберса являются универсальными соотношениями, которые описывают характеристики биполярных транзисторов во всех режимах работы [28, 5, 19].

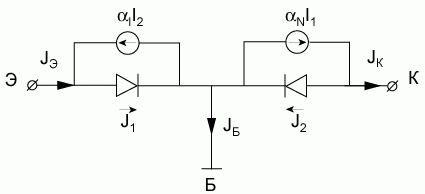

Для такого рассмотрения представим БТ в виде эквивалентной схемы, приведенной на рисунке 5.8.

Рис. 5.8. Эквивалентная схема биполярных транзисторов во всех режимах работы
При нормальном включении через эмиттерный p-n переход течет ток I1, через коллекторный переход течет ток αNI1 - меньший, чем I1, вследствие рекомбинации части инжектированных носителей в базе. На рисунке 5.8 этот процесс изображен как генератор тока αNI1, где αN - коэффициент передачи эмиттерного тока. При инверсном включении транзистора прямому коллекторному току I2 будет соответствовать эмиттерный ток αII2, где αI - коэффициент инверсии. Таким образом, токи эмиттера Jэ и коллектора Jк в общем случае состоят из инжектируемого (I1 или I2) и экстрагируемого (αNI1 или αII2) токов:

Величины токов I1 и I2 выражаются для p-n переходов стандартным способом.

где I'э0 и I'к0 - тепловые (обратные) токи p-n переходов. Отметим, что эти токи I'э0 и I'к0 отличаются от обратных токов эмиттера Iэ0 и коллектора биполярного транзистора.
Оборвем цепь эмиттера (Jэ = 0) и подадим на коллекторный переход большое запирающее напряжение Uк. Ток, протекающий в цепи коллектора при этих условиях, будем называть тепловой ток коллектора Iк0. Поскольку Iэ = 0; из (5.1) следует, что I1 = II2, а из (5.2) — I2 = -I'к, поскольку U >> kT/q.
Полагая Iк = Iк0, получаем в этом случае


Обозначим ток эмиттера при большом отрицательном смещении и разомкнутой цепи коллектора через Iэ0 - тепловой ток эмиттера:

Величины теплового эмиттерного и коллекторного тока значительно меньше, чем соответствующие тепловые токи диодов.
Подставляя (5.2) в (5.1), получаем

где Jб - ток базы, равный разности токов эмиттера Iэ и коллектора Iк.
Формулы (4.5) получили название формул Молла - Эберса и полезны для анализа статических характеристик биполярного транзистора при любых сочетаниях знаков токов и напряжений.
При измерении теплового тока коллектора Iк0 дырки как неосновные носители уходят из базы в коллектор Jк = Jб (Jэ = 0). При этом поток дырок из базы в эмиттер не уравновешен, и их перехо-дит из эмиттера в базу больше, чем в равновесных условиях. Это вызовет накопление избыточного положительного заряда в базе и увеличение потенциального барьера на переходе Э-Б, что, в конце концов, скомпенсирует дырочные токи.
Таким образом, необходимо отметить, что при измерении теплового тока коллектора эмиттер будет заряжаться отрицательно по отношению к базе.
