4.2. Варикапы

Зависимость барьерной емкости С_Б от приложенного обратного напряжения V_G используется для приборной реализации. Полупроводниковый диод, реализующий эту зависимость, называется варикапом. Максимальное значение емкости варикап имеет при нулевом напряжении V_G. При увеличении обратного смещения емкость варикапа уменьшается. Функциональная зависимость емкости варикапа от напряжения определяется профилем легирования базы варикапа. В случае однородного легирования емкость обратно пропорциональна корню из приложенного напряжения V_G. Задавая профиль легирования в базе варикапа N_D(x), можно получить различные зависимости емкости варикапа от напряжения C(V_G) - линейно убывающие, экспоненциально убывающие. На рисунке 4.4 показана зависимость емкости варикапов различных марок от приложенного напряжения.

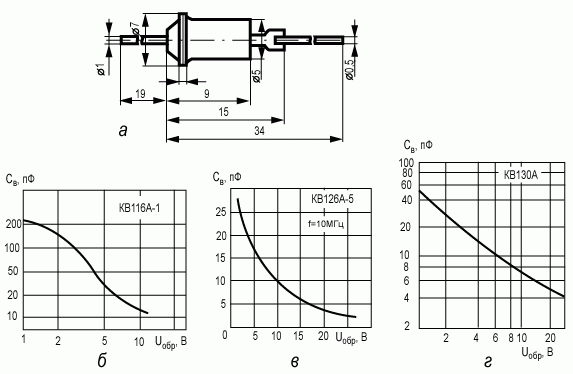

Рис. 4.4. Конструкция варикапа (а) и зависимость емкости варикапа от напряжения для различных варикапов (б - КВ116А, в - КВ126А, г - КВ130А) [23, 25]
