7.2. Вольт-амперная характеристика тиристора
Вольт-амперная характеристика диодного тиристора, приведенная на рисунке 7.4, имеет несколько различных участков. Прямое смещение тиристора соответствует положительному напряжению VG, подаваемому на первый p1-эмиттер тиристора.
Участок характеристики между точками 1 и 2 соответствует закрытому состоянию с высоким сопротивлением. В этом случае основная часть напряжения VG падает на коллекторном переходе П2, который в смещен в обратном направлении. Эмиттерные переходы П1 и П2 включены в прямом направлении. Первый участок ВАХ тиристора аналогичен обратной ветви ВАХ p-n перехода.
При достижении напряжения VG, называемого напряжением включения Uвкл, или тока J, называемого током включения Jвкл, ВАХ тиристора переходит на участок между точками 3 и 4, соответствующий открытому состоянию (низкое сопротивление). Между точками 2 и 3 находится переходный участок характеристики с отрицательным дифференциальным сопротивлением, не наблюдаемый на статических ВАХ тиристора.

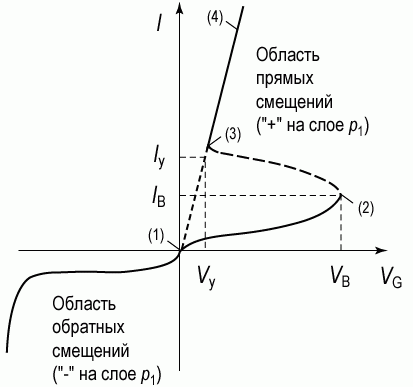

Рис. 7.4. ВАХ тиристора:
VG - напряжение между анодом и катодом; Iу, Vу - минимальный удерживающий ток и напряжение; Iв, Vв - ток и напряжение включения
