7.8. Феноменологическое описание ВАХ тринистора

Аналогично как для динистора, запишем систему уравнений для тока тиристора через эмиттерный и коллекторный p-n переходы, с учетом управляющего тока I_у через вторую базу

   (7.7)

Сумма всех токов, протекающих через переход П₃, будет равна:

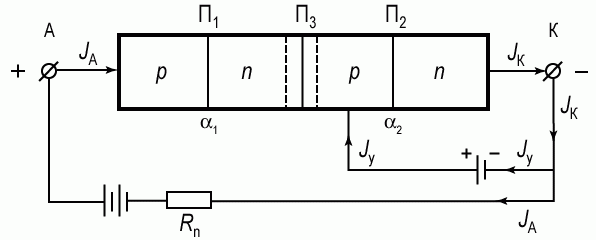

На рисунке 7.11 приведена схема тринистора, используемая для расчета вольт-амперных характеристик в закрытом состоянии.

Рис. 7.11. Схема включения тринистора для расчета ВАХ

Сохраняя обозначение тока тиристора, как и ранее, через знак I = I_э, запишем:

   (7.9)

При наличии лавинного умножения М в коллекторе П₃ ток через коллекторный переход будет равен:

   (7.10)

Отсюда ВАХ тиристора на закрытом участке равна:

   (7.11)

Уравнение (7.11) описывает ВАХ тиристора в закрытом состоянии, поскольку коэффициенты М, α₁ и α₂ зависят от напряжения V_G.

Аналогично динистору, в открытом состоянии тиристор находится до тех пор, пока за счет проходящего тока поддерживаются избыточные заряды в базах, необходимые для понижения высоты потенциального барьера коллекторного перехода до величины, соответствующей прямому его включению.

Если же ток уменьшить до критического значения I_у, то в результате рекомбинации и рассасывания избыточные заряды в базах уменьшатся, р-n переход коллектора окажется включенным в обратном направлении, произойдет перераспределение падений напряжений на р-n переходах, уменьшатся инжекции из эмиттеров и тиристор перейдет в закрытое состояние.
