7.5. Зависимость коэффициента передачи α от тока эмиттера

Как уже отмечалось ранее, зависимость коэффициента передачи эмиттерного тока α от напряжения, приложенного к тиристору, является причиной переключения тиристора. Рассмотрим, какие физические механизмы могут обеспечить такую зависимость. В области малых токов основная причина зависимости α от тока I связана с рекомбинацией в эмиттерном переходе. При наличии рекомбинационных центров в области пространственного заряда эмиттерного перехода прямой ток такого перехода в области малых прямых смещений - рекомбинационный J_рек. Зависимость этого тока от напряжения экспоненциальная, но показатель экспоненты в два раза меньше, чем для диффузионного тока J_pD. Напомним, что эти процессы подробно рассматривались в разделе 4.3.2.

По мере роста прямого напряжения на p-n переходе диффузионная компонента тока J_pD начинает превалировать над рекомбинационной. В терминах эффективности эмиттера γ это эквивалентно возрастанию эффективности эмиттера, а следовательно, и увеличению коэффициента передачи α = γ·κ. На рисунке 7.6 показана зонная диаграмма эмиттерного перехода, которая иллюстрирует конкуренцию двух токов - рекомбинационного и диффузионного в токе эмиттера, а на рисунке 7.8 - типичная зависимость коэффициента передачи α от тока эмиттера I_э при наличии рекомбинационных центров в ОПЗ p-n перехода.

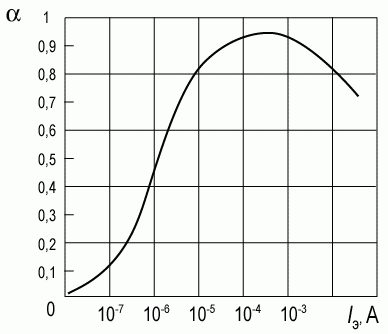

Рис. 7.8. Типичная зависимость коэффициента передачи α от тока эмиттера I_э при наличии сильной рекомбинации в ОПЗ p-n переходов
