5.1. Общие сведения. История вопроса

В 1958 г. американские ученые Дж. Бардин и В. Браттейн создали полупроводниковый триод, или транзистор. Это событие имело громадное значение для развития полупроводниковой электроники. Транзисторы могут работать при значительно меньших напряжениях, чем ламповые триоды, и не являются простыми заменителями последних: их можно использовать не только для усиления и генерации переменного тока, но и в качестве ключевых элементов. Определение "биполярный" указывает на то, что работа транзистора связана с процессами, в которых принимают участие носители заряда двух сортов (электроны и дырки).

Транзистором называется полупроводниковый прибор с двумя электронно-дырочными переходами, предназначенный для усиления и генерирования электрических сигналов. В транзисторе используются оба типа носителей - основные и неосновные, поэтому его называют биполярным.

Биполярный транзистор состоит из трех областей монокристаллического полупроводника с разным ти-пом проводимости: эмиттера, базы и коллектора (рис. 5.1).

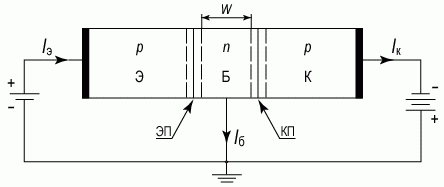

Рис. 5.1. Схематическое изображение транзистора типа p-n-p:
Э - эмиттер, Б - база, К - коллектор, W - толщина базы, ЭП - эмиттерный переход, КП - коллекторный переход

Переход, который образуется на границе эмиттер-база, называется эмиттерным, а на границе база-коллектор - коллекторным. В зависимости от типа проводимости крайних слоев различают транзисторы p-n-р и n-р-n.

Условные обозначения обоих типов транзисторов, рабочие полярности напряжений и направления токов показаны на рис. 5.2.

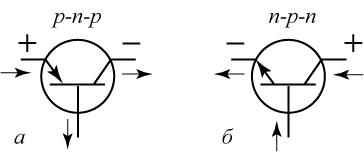

Рис. 5.2. Условные обозначения транзисторов:
а) транзистор p-n-p, б) транзистор n-р-n

По технологии изготовления транзисторы делятся на сплавные, планарные, а также диффузионно-сплавные, мезапланарные и эпитаксиально-планарные (рис. 5.3).

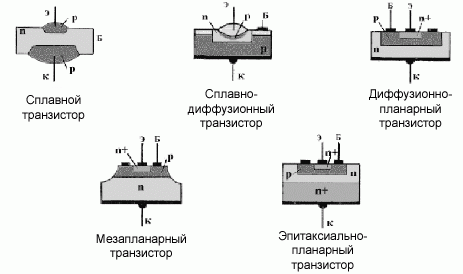

Рис. 5.3. Разновидности транзисторов по технологии изготовления

Конструктивно биполярные транзисторы оформляются в металлических, пластмассовых или керамических корпусах (рис. 5.4).

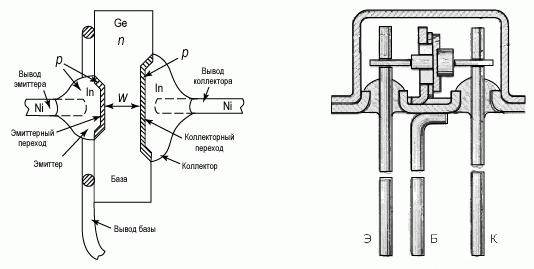

Рис. 5.4. Конструктивное оформление биполярного транзистора

Каждый из переходов транзистора можно включить либо в прямом, либо в обратном направлении. В зависимости от этого различают три режима работы транзистора:

1. Режим отсечки - оба p-n перехода закрыты, при этом через транзистор обычно идёт сравнительно небольшой ток;

2. Режим насыщения - оба p-n перехода открыты;

3. Активный режим - один из p-n переходов открыт, а другой закрыт.

В режиме отсечки и режиме насыщения управление транзистором почти отсутствует. В активном режиме такое управление осуществляется наиболее эффективно, причём транзистор может выполнять функции активного элемента электрической схемы.

Область транзистора, расположенная между переходами называется базой (Б). Примыкающие к базе области чаще всего делают неодинаковыми. Одну из них изготовляют так, чтобы из неё наиболее эффек-тивно происходила инжекция в базу, а другую - так, чтобы соответствующий переход наилучшим об-разом осуществлял экстракцию инжектированных носителей из базы.

Область транзистора, основным назначением которой является инжекция носителей в базу, называют эмиттером (Э), а соответствующий переход эмиттерным.

Область, основным назначением которой является экстракцией носителей из базы - коллектор (К), а переход коллекторным.

Если на эмиттерном переходе напряжение прямое, а на коллекторном переходе - обратное, то включение транзистора считают нормальным, при противоположной полярности - инверсным.

По характеру движения носителей тока в базе различают диффузионные и дрейфовые биполярные транзисторы.

Основные характеристики транзистора определяются в первую очередь процессами, происходящими в базе. В зависимости от распределения примесей в базе может присутствовать или отсутствовать электрическое поле. Если при отсутствии токов в базе существует электрическое поле, которое способствует движению неосновных носителей заряда от эмиттера к коллектору, то транзистор называют дрейфовым, если же поле в базе отсутствует - бездрейфовым (диффузионным).
