Твердотельная электроника. Учебное пособие.
9.3. Графические обозначения и стандарты
В технической документации и специальной литературе применяются условные графические обозначения полупроводниковых приборов в соответствии с ГОСТ 2.730-73 "Обозначения условные, графические в схемах. Приборы полупроводниковые". В таблице 13 приведены графические обозначения основных полупроводниковых приборов.

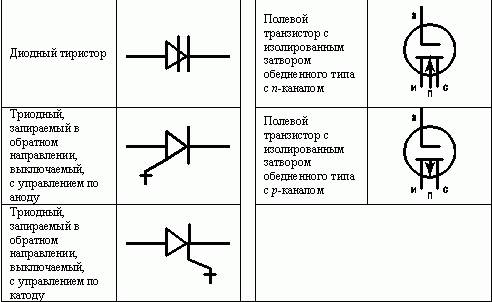

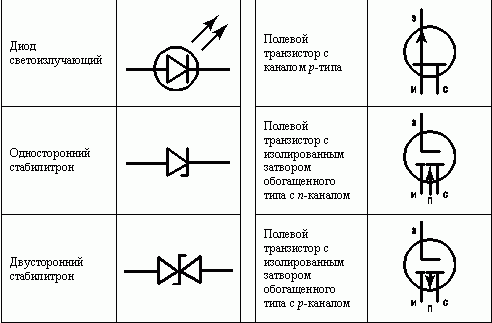

Таблица 13. Графические обозначения полупроводниковых приборов
![](imgs/content/t131.gif)
![](imgs/content/t132.gif)
![](imgs/content/t133.gif)
